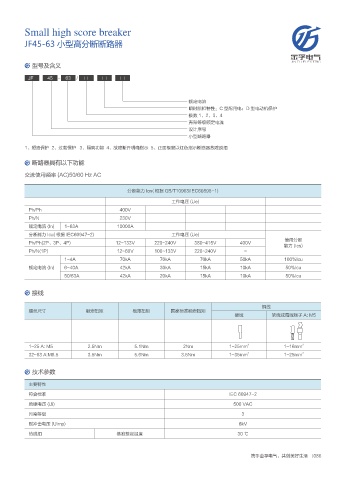

Small high score breaker
JF45-63 小型高分断断路器

型号及含义

JF 45 - 63 □ □ □

额定电流
瞬时脱扣特性：C 型配用电；D 型电动机保护
极数 1、2、3、4
壳架等级额定电流
设计序号
小型断路器
1、短路保护 2、过载保护 3、隔离功能 4、故障断开明确指示 5、正面视窗以红色指示断路器故障脱扣

断路器具有以下功能

交流使用频率 (AC)50/60 Hz AC

分断能力 Icn( 根据 GB/T10963/IEC60898-1)

工作电压 (Ue)
Ph/Ph 400V
Ph/N 230V
额定电流 (In) 1~63A 10000A
分断能力 Icu( 根据 IEC60947-2) 工作电压 (Ue)
使用分断
Ph/Ph(2P、3P、4P) 12~133V 220~240V 380~415V 400V
能力 (Ics)
Ph/N(1P) 12~60V 100~133V 220~240V -
1~4A 70kA 70kA 70kA 50kA 100%Icu
额定电流 (In) 6~40A 42kA 30kA 15kA 10kA 50%Icu
50/63A 42kA 20kA 15kA 10kA 50%Icu

接线

铜线
螺丝尺寸 额定扭矩 极限扭矩 国家标准额定扭矩
硬线 软线或箍线端子 A: M5

1~25 A: M5 2.5Nm 5.1Nm 2Nm 1~25mm 2 1~16mm 2
32~63 A:M6.5 3.5Nm 5.6Nm 3.5Nm 1~35mm 2 1~25mm 2

技术参数

主要特性
符合标准 IEC 60947-2
绝缘电压 (Ui) 500 VAC
污染等级 3
耐冲击电压 (Uimp) 6kV

热脱扣 基准整定温度 30 ℃
