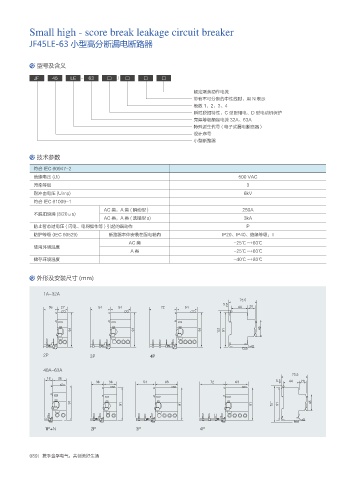

Small high - score break leakage circuit breaker
JF45LE-63 小型高分断漏电断路器

型号及含义

JF 45 LE 63 □ □ □ □

额定剩余动作电流
带有不可分断的中性线时，用 N 表示
极数 1、2、3、4
瞬时脱扣特性：C 型配用电、D 型电动机保护
壳架等级额定电流 32A、63A
特殊派生代号 ( 电子式漏电断路器 )
设计序号
小型断路器

技术参数

符合 IEC 60947-2
绝缘电压 (Ui) 500 VAC
污染等级 3
耐冲击电压 (Uimp) 6kV
符合 IEC 61009-1
AC 类，A 类 ( 瞬动型 ) 250A
不脱扣浪涌 (8/20μs)
AC 类，A 类 ( 选择型 s) 3kA
防止暂态过电压 ( 闪电、电网操作等 ) 引起的误动作 P
防护等级 (IEC 60529) 断路器本体安装在配电箱内 IP20、IP40、绝缘等级：II
AC 类 -25℃ ~+60℃
使用环境温度
A类 -25℃ ~+60℃
储存环境温度 -40℃ ~+80℃

外形及安装尺寸 (mm)

"_ "

1 1 1

"_ "

1 / 1 1 1
