JHW1 万能式断路器

Universal Circuit
Breaker

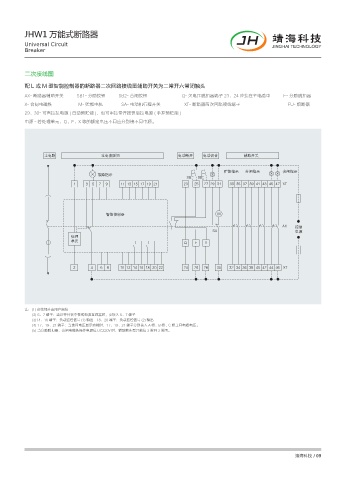

二次接线图

配 L 或 M 型智能控制器的断路器二次回路接线图辅助开关为二常开六常闭触头
AX- 断路器辅助开关 SB1- 分励按钮 SB2- 合闸按钮 Q- 欠电压脱扣器端子 23、24 应接在主电路中 F- 分励脱扣器
X- 合闸电磁铁 M- 贮能电机 SA- 电动机行程开关 XT- 断路器两次回路接线端子 FU- 熔断器
29、30- 可直接接电源 ( 自动预贮能 )，也可串接常开按钮后接电源 ( 手控预贮能 )
电源 - 若处理单元、Q、F、X 等的额定电压不同应分别接不同电源。

ͧ⩡䌛 䓳⩡≭㙝ត ⩡ߔ᫙ᐬ ⩡ߔ䬙ऴ 䒱ߕᐬڟ

䉚㘩ᠳ⹦ ܲ䬤ᠳ⹦ ऴ䬤ᠳ⹦
ᩱ䯈ᠳ⹦
4# 4#

95

ᮦ㘩ᣓݢஔ .
9
"9 ᣓݢ
4" ⩡⎼
ะ⤲
ࢁٯ
2 ' 9

95

注：(1) 虚线部分由用户自接
(2) 6、7 端子：当选择外接中性线电流互感器时，需接入 6、7 端子
(3)14、16 端子：负载监控信号 (1) 输出 18、20 端子：负载监控信号 (2) 输出
(4) 17、19、21 端子：当选择电压显示功能时，17、19、21 端子分别接入 A 相、B 相、C 相主回电路电压。
(5) 当分励脱扣器、合闸电磁铁操作电源位 DC220V 时，辅助触头型只能位 3 常开 3 常闭。

靖海科技 / 09
