JHW1 万能式断路器

Universal Circuit
Breaker

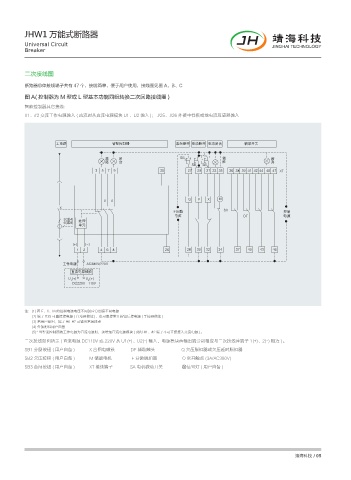

二次接线图

断路器总体接线端子共有 47 个，接线简单、便于用户使用，接线图见图 A、B、C
图 A( 控制器为 M 型或 L 型基本功能四组转换二次回路接线圈 )
智能控制器其它接线：
#1、#2 交流工作电源输入 ( 直流时从直流电源模块 U1、U2 输入 )； #25、#26 外接中性极或地电流互感器输入

ͧ⩡䌛 ᮦ㘩ᣓݢஔ ㉓ᕑ᫙ᐬ ⩡ߔ᫙ᐬ ⩡ߔ䬙ऴ 䒱ߕᐬڟ

ᩱ 䬙 + ה ᫙
䯈 ऴ 4# 㘩 ᐬ
4# 4#
95

2 ' 9 .
9
ͧఊ䌛 4" ᣓݢ
⩡⎼ %' ⩡⎼
ᝂ ะ⤲
ᝂ
ࢁٯ

጑҈⩡⎼ "$ 7 7
Ⱐ≭⩡⎼Ὅಃ
6 6
%$ 7 7

注：(1) 若 F、X、M 的控制电源电压不同时应分别接不同电源
(2) 端子 #35 可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手控预储能 )
(3) 若用户提出，端子 #6-#7 可输出常闭接点
(4) 外加附件用户自备
(5)* 当智能控制器的工作电源为直流电源时，须增加直流电源模块 ( 此时 #1、#2 端子不可直接接入交流电源 )。
二次接线如图所示 ( 直流电源 DC110V 或 220V 从 U1(+)、U2(-) 输入，电源模块两输出端分别相应与二次接线座端子 1(+)、2(-) 相连 )。
SB1 分励按钮 ( 用户自备 ) X 合闸电磁铁 DF 辅助触头 Q 欠压脱扣器或欠压延时脱扣器
SB2 欠压按钮 ( 用户自备 ) M 储能电机 F 分励脱扣器 O 常开触点 (3A/AC380V)
SB3 合闸按钮 ( 用户自备 ) XT 接线端子 SA 电机微动开关 信号灯 ( 用户自备 )
