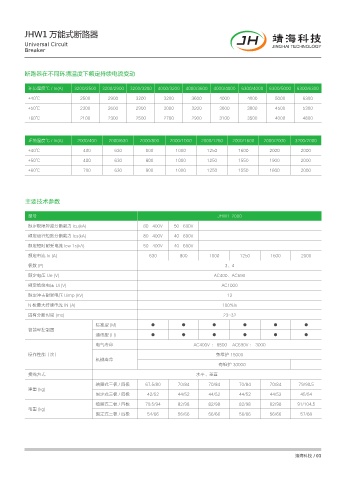

JHW1 万能式断路器

Universal Circuit
Breaker

断路器在不同环境温度下额定持续电流变动

环境温度℃ / In(A) 3200/2500 3200/2900 3200/3200 4000/3200 4000/3600 4000/4000 6300/4000 6300/5000 6300/6300
+40℃ 2500 2900 3200 3200 3600 4000 4000 5000 6300

+50℃ 2300 2600 2900 3000 3200 3600 3800 4500 5300
+60℃ 2100 2300 2500 2700 2900 3100 3500 4000 4800

环境温度℃ / In(A) 2000/400 2000/630 2000/800 2000/1000 2000/1250 2000/1600 2000/2000 3200/2000
+40℃ 400 630 800 1000 1250 1600 2000 2000
+50℃ 400 630 800 1000 1250 1550 1900 2000
+60℃ 700 630 800 1000 1250 1550 1800 2000

主要技术参数

型号 JHW1-2000
额定极限短路分断能力 lcu(kA) 80 400V 50 690V
额定运行短路分断能力 Ics(kA) 80 400V 40 690V
额定短时耐受电流 Icw 1s(kA) 50 400V 40 690V
额定电流 In (A) 630 800 1000 1250 1600 2000
极数 (P) 3、4
额定电压 Ue (V) AC400、AC690

额定绝缘电压 Ui (V) AC1000
额定冲击耐受电压 Uimp (kV) 12
N 极最大持续电流 IN (A) 100%In
固有分断时间 (ms) 23~32
标准型 (M) ● ● ● ● ● ●
智能型控制器
通讯型 (H) ● ● ● ● ● ●

电气寿命 AC400V ： 6500 AC690V ： 3000
操作性能（次） 免维护 15000
机械寿命
有维护 30000
接线方式 水平、垂直
抽屉式三极 / 四极 67.5/80 70/84 70/84 70/84 70/84 79/90.5
净重 (kg)
固定式三极 / 四极 42/52 44/52 44/52 44/52 44/52 45/54
抽屉式三极 / 四极 79.5/94 82/98 82/98 82/98 82/98 91/104.5
毛重 (kg)
固定式三极 / 四极 54/66 56/66 56/66 56/66 56/66 57/68

靖海科技 / 03
