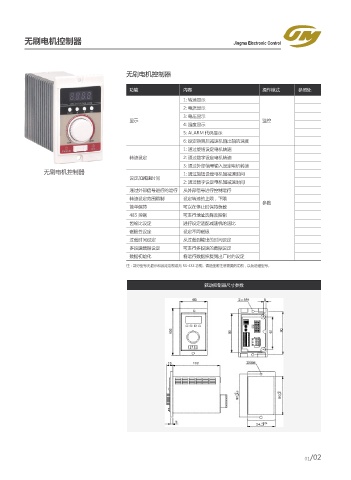

无刷电机控制器 Jingma Electronic Control
无刷电机控制器
功能 内容 操作模式 参照处
1: 转速显示
2: 电流显示
3: 电压显示
显示 监控
4: 温度显示
5: ALARM 代码显示
6: 设定换算后减速机输出轴的速度
1: 通过旋钮设定电机转速
转速设定 2: 通过数字设定电机转速
3: 通过外部信号输入设定电机转速
无刷电机控制器 1: 通过旋钮设定电机加减速时间
设定加减速时间
2: 通过数字设定电机加减速时间
通过外部信号进行的运行 从外部信号进行控制运行
转速设定范围限制 设定转速的上限，下限
参数
简单保持 可以在停止时保持负载
485 控制 可进行地址选择及控制
齿轮比设定 进行设定适配减速机的速比
磁极性设定 设定不同磁极
过载时间设定 从过载到输出的时间设定
多段速数据设定 可进行多段速的数据设定
数据初始化 将运行数据恢复到出厂时的设定
注：部分型号无显示和设定功能或无 RS-485 功能。请选型时注意需要的功能，以免选错型号。
驱动控制器尺寸参数
