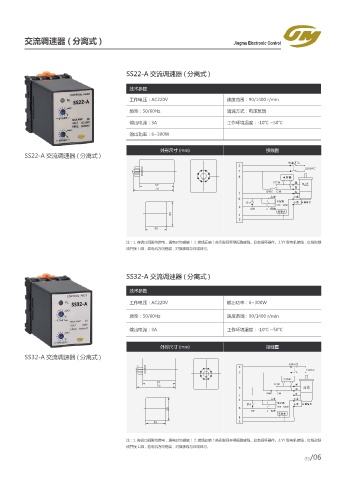

交流调速器 ( 分离式 ) Jingma Electronic Control

SS22-A 交流调速器 ( 分离式 )

技术参数

工作电压：AC220V 速度范围：90/1400 r/min
频率：50/60Hz 调速方式：电压反馈

输出电流：3A 工作环境温度：-10℃ ~50℃
输出功率：6~300W

外形尺寸 (mm) 接线图
SS22-A 交流调速器 ( 分离式 )
⩡⎼ᐬڟ

7"$

⩡ქஔ
$$8 叽
侘䓪
⮩
(8$ $8 ㏎
倄䕋 ᄻ台

ֈ₎ ⩡ѹஔ ᄻ台 ࣹ亴ԍण
, 8
48 Ѻ䕋
䒘䕋㶔

注：1. 各端口引脚均带电，通电时勿碰触！ 2. 接线正确！各引脚间不得短路碰线，以免损坏器件。3.YY 型电机接线，红线和绿
线并接 1 脚，若电机方向错误，对换黑线与白线即可。

SS32-A 交流调速器 ( 分离式 )

技术参数
工作电压：AC220V 输出功率：6~300W

频率：50/60Hz 速度范围：90/1400 r/min

输出电流：3A 工作环境温度：-10℃ ~50℃

外形尺寸 (mm) 接线图
SS32-A 交流调速器 ( 分离式 )
电源开关
2
220VAC
7
电容器
57
70 CCW 黑
6 马达
白
GWC CW 红
1
高速 小黄
4
1 电位器
停止 小黄 反馈信号
2 20K-1/4W
50 5
SW 3 低速
转速表
8
38 3
注：1. 各端口引脚均带电，通电时勿碰触！ 2. 接线正确！各引脚间不得短路碰线，以免损坏器件。3.YY 型电机接线，红线和绿
线并接 1 脚，若电机方向错误，对换黑线与白线即可。
