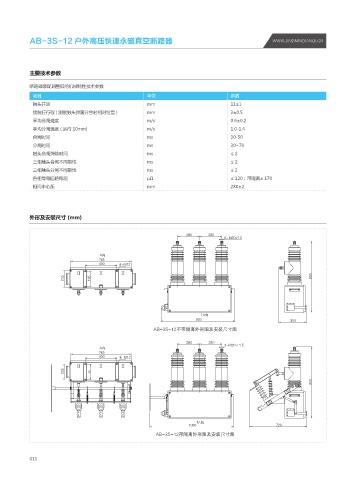

AB-3S-12 户外高压快速永磁真空断路器 WWW.JINGMINDIANQI.CN
主要技术参数
断路器装配调整后的机械特性技术参数
项目 单位 参数
触头开距 mm 11±1
接触行行程 ( 测量触头弹簧分合时相对位置 ) mm 3±0.5
平均合闸速度 m/s 0.6±0.2
平均分闸速度 ( 运行 10mm) m/s 1.0-1.4
合闸时间 ms 30-50
分闸时间 ms 30~70
触头合闸弹跳时间 ms ≤2
三相触头合闸不同期性 ms ≤2
三相触头分闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤ 120；带隔离≤ 170
相间中心距 mm 280±2
外形及安装尺寸 (mm)
. Y
"Փ
.
"Փ
"# 4 ʿࣛᬥሎ्ܰڎԢ߶ᜈࡆࠩڎ
. f
"Փ
.
ѫ
Ջ
"Փ
"# 4 ࣛᬥሎ्ܰڎԢ߶ᜈࡆࠩڎ
011
