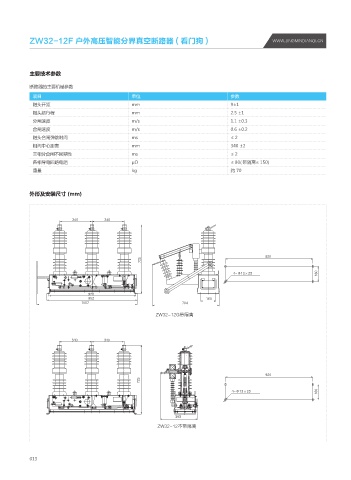

ZW32-12F 户外高压智能分界真空断路器 ( 看门狗 ) WWW.JINGMINDIANQI.CN

主要技术参数

断路器的主要机械参数
项目 单位 参数
触头开距 mm 9±1
触头超行程 mm 2.5 ±1
分闸速度 m/s 1.1 ±0.3
合闸速度 m/s 0.6 ±0.2
触头合闸弹跳时间 ms ≤2
相间中心距离 mm 340 ±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤ 80( 带隔离≤ 150)
重量 kg 约 70

外形及安装尺寸 (mm)

œ f

;8 (ࣛᬥሎ

œ f

;8 ʿࣛᬥሎ

013
