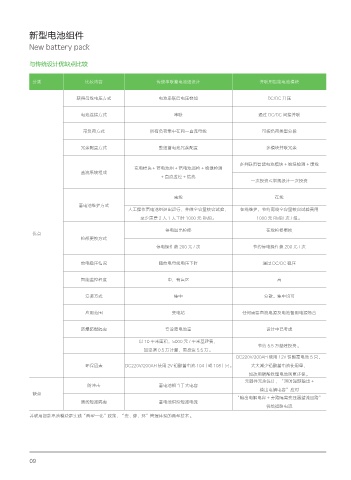

新型电池组件
New battery pack
与传统设计优缺点比较
分类 比较内容 传统串联蓄电池组设计 并联用智能电池模块
获得母线电压方式 电池串联后电压叠加 DC/DC 升压
电池连接方式 串联 通过 DC/DC 间接并联
带负荷方式 所有负荷集中在同一直流母线 可按负荷类型分段
冗余配置方式 整组蓄电池冗余配置 多模块并联冗余
多并联用智能电池模块 + 绝缘检测 + 馈线
充电模块 + 蓄电池组 + 蓄电池巡检 + 绝缘检测
直流系统组成
+ 直流监控 + 馈线
一次投资≤常规设计一次投资
离线 在线
蓄电池维护方式
人工操作蓄电池组退出运行，并做全容量核容试验， 在线维护，节约离线全容量核容试验费用
至少需要 2 人 1 天工时 1000 元 RMB。 1000 元 RMB/ 次 / 组。
停电退出检修 在线检修更换
优点
检修更换方式
停电操作费 200 元 / 次 节约停电操作费 200 元 / 次
放电稳压情况 随放电母线电压下降 通过 DC/DC 稳压
智能监控程度 中，有盲区 高
安装方式 集中 分散、集中均可
应用范围 变电站 任何需要直流电源及电池备用电源场合
防爆防燃隔离 专设蓄电池室 设计中已考虑
以 10 平米面积，5000 元 / 平米基建费，
节约 5.5 万基建投资。
加空调 0.5 万计算，需投资 5.5 万。
DC220V/200AH 使用 12V 铅酸蓄电池 5 只，
环保因素 DC220V/200AH 使用 2V 铅酸蓄电池 104（或 108）只。 大大减少铅酸蓄电池使用量，
如改用磷酸铁锂电池则更环保。
元器件冗余设计，“短时超额输出 +
防冲击 蓄电池相当于大电容
输出电解电容”应对
缺点
“输出电解电容 + 旁路隔离变压器整流回路”
馈线短路隔离 蓄电池供给短路电流
供给短路电流
并联用智能电池模块是实践“两型一化”政策、“安、健、环”管理体系的典型技术。
