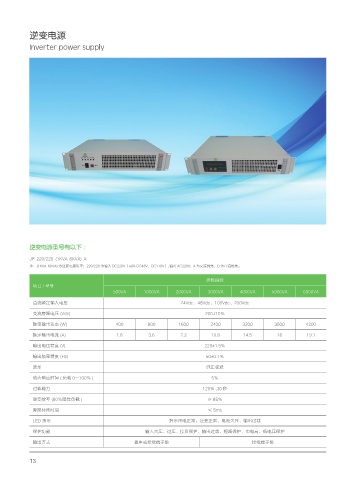

逆变电源

Inverter power supply

逆变电源型号有以下：

JP-220/220-(1KVA-6KVA)-A
注：(1KVA-6KVA) 为逆变电源功率；220/220 为输入 DC220V（可选 DC48V，DC110V）, 输出 AC220V; A 为交流优先，D 为直流优先。

参数指标
项目 / 型号
500VA 1000VA 2000VA 3000VA 4000VA 5000VA 6000VA
直流额定输入电压 24Vdc、48Vdc、100Vdc、200Vdc

交流旁路电压 (Vdc) 200±10％
额定输出功率 (W) 400 800 1600 2400 3200 3500 4200
额定输出电流 (A) 1.8 3.6 7.2 10.8 14.5 16 19.1

输出电压精度 (V) 220±1.5％
输出频率精度 (Hz) 50±0.1％
波形 纯正弦波
动态响应时间 ( 负载 0--100％ ) 5％

过载能力 120％ ,30 秒
逆变效率 (80％阻性负载 ) ≥ 85％

旁路转换时间 ≤ 5ms
LED 指示 指示市电正常、逆变正常、电池欠压、输出过载
保护功能 输入欠压、过压、接反保护、输出过载、短路保护、市电高、低电压保护
输出方式 插座或接线端子排 接线端子排
