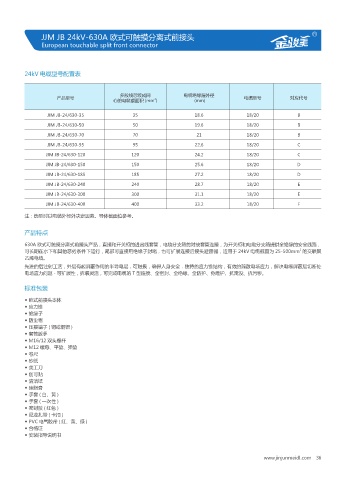

JJM JB 24kV-630A 欧式可触摸分离式前接头 R
European touchable split front connector

24kV 电缆型号配置表

多股线芯绞成同 电缆绝缘层外径
产品型号 2 电缆型号 对应代号
心的电缆截面积 (mm ) (mm)
JJM JB-24/630-35 35 18.6 18/20 B
JJM JB-24/630-50 50 19.6 18/20 B
JJM JB-24/630-70 70 21 18/20 B
JJM JB-24/630-95 95 22.6 18/20 C

JJM JB-24/630-120 120 24.2 18/20 C
JJM JB-24/630-150 150 25.6 18/20 D
JJM JB-24/630-185 185 27.2 18/20 D
JJM JB-24/630-240 240 28.7 18/20 E
JJM JB-24/630-300 300 31.1 18/20 E
JJM JB-24/630-400 400 33.2 18/20 F

注：选型时以电缆外径外决定因素。导体截面位参考。

产品特点

630A 欧式可触摸分离式前接头产品，直接和开关柜的进出线套管，电缆分支箱的对按套管连接，为开关柜和电缆分支箱提供全绝缘的安全线路，
2
可长期在水下和其他恶劣条件下运行，尾部可直接用绝缘子封堵，也可扩展连接后接头避雷器，适用于 24kV 电缆截面为 25-500mm 的交联聚
乙烯电缆。
先进的后注射工艺，外层有起屏蔽作用的半导电层，可触摸，确保人身安全．独特的应力锥结构，有效的疏散电场应力，解决电缆屏蔽层切断处
电场应力问题 - 可扩展性，拆装灵活，可完成电缆的 T 型连接、全密封、全绝缘、全防护、免维护、抗淹没、抗污秽。

标准包装

◆ 欧式前接头本体
◆ 应力锥
◆ 绝缘子
◆ 防尘帽
◆ 压接端子 ( 铜或铜铝 )
◆ 套筒扳手
◆ M16/12 双头螺杆
◆ M12 螺母、平垫、弹垫
◆ 卷尺
◆ 砂纸
◆ 美工刀
◆ 创可贴
◆ 清洁纸
◆ 硅脂膏
◆ 手套 ( 白、黄 )
◆ 手套 ( 一次性 )
◆ 密封胶 ( 红色 )
◆ 尼龙扎带 ( 卡扣 )
◆ PVC 电气胶带 ( 红、黄、绿 )
◆ 合格证
◆ 安装指导说明书

www.jinjunmeidl.com 36
