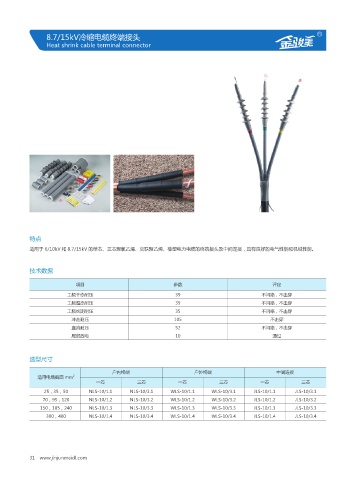

8.7/15kV冷缩电缆终端接头 R
Heat shrink cable terminal connector

特点

适用于 6/10kV 和 8.7/15kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。

技术数据

项目 参数 评定

工频干态耐压 39 不闪络，不击穿
工频湿态耐压 39 不闪络，不击穿
工频长期耐压 35 不闪络，不击穿
冲击耐压 105 不击穿
直流耐压 52 不闪络，不击穿
局部放电 10 通过

选型尺寸

户内终端 户外终端 中间连接
适用电缆截面 mm 2
一芯 三芯 一芯 三芯 一芯 三芯
25，35，50 NLS-10/1.1 NLS-10/3.1 WLS-10/1.1 WLS-10/3.1 JLS-10/1.1 JLS-10/3.1
70，95，120 NLS-10/1.2 NLS-10/3.2 WLS-10/1.2 WLS-10/3.2 JLS-10/1.2 JLS-10/3.2
150，185，240 NLS-10/1.3 NLS-10/3.3 WLS-10/1.3 WLS-10/3.3 JLS-10/1.3 JLS-10/3.3
300，400 NLS-10/1.4 NLS-10/3.4 WLS-10/1.4 WLS-10/3.4 JLS-10/1.4 JLS-10/3.4

31 www.jinjunmeidl.com
