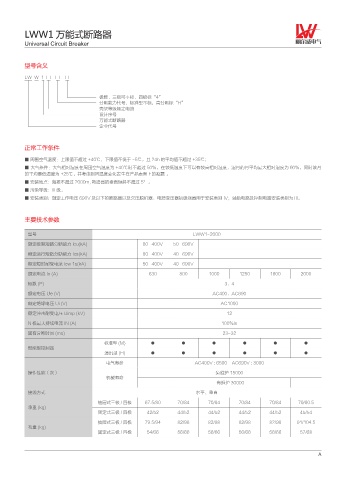

LWW1 万能式断路器

Universal Circuit Breaker

型号含义

LW W 1 □ □ □

极数，三极可不标，四极标“4”
分断能力代号，标准型不标，高分断标“H”
壳架等级额定电流
设计序号
万能式断路器
企业代号

正常工作条件

■ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均值不超过 +35℃；
■ 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高相对湿度，湿月的月平均最大相对湿度为 90%，同时该月
的平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露 。
■ 安装地点：海拔不超过 2000m, 断路器的垂直倾斜不超过 5°。
■ 污染等级：III 级。
■ 安装类别：额定工作电压 690V 及以下的断路器以及欠压脱扣器、电源变压器初级线圈用于安装类别 IV；辅助电路及控制电路安装类别为 III。

主要技术参数

型号 LWW1-2000
额定极限短路分断能力 lcu(kA) 80 400V 50 690V
额定运行短路分断能力 Ics(kA) 80 400V 40 690V
额定短时耐受电流 Icw 1s(kA) 50 400V 40 690V
额定电流 In (A) 630 800 1000 1250 1600 2000
极数 (P) 3、4
额定电压 Ue (V) AC400、AC690

额定绝缘电压 Ui (V) AC1000
额定冲击耐受电压 Uimp (kV) 12
N 极最大持续电流 IN (A) 100%In
固有分断时间 (ms) 23~32
标准型 (M) ● ● ● ● ● ●
智能型控制器
通讯型 (H) ● ● ● ● ● ●
电气寿命 AC400V : 6500 AC690V : 3000

操作性能（次） 免维护 15000
机械寿命
有维护 30000
接线方式 水平、垂直
抽屉式三极 / 四极 67.5/80 70/84 70/84 70/84 70/84 79/90.5
净重 (kg)
固定式三极 / 四极 42/52 44/52 44/52 44/52 44/52 45/54
抽屉式三极 / 四极 79.5/94 82/98 82/98 82/98 82/98 91/104.5
毛重 (kg)
固定式三极 / 四极 54/66 56/66 56/66 56/66 56/66 57/68
