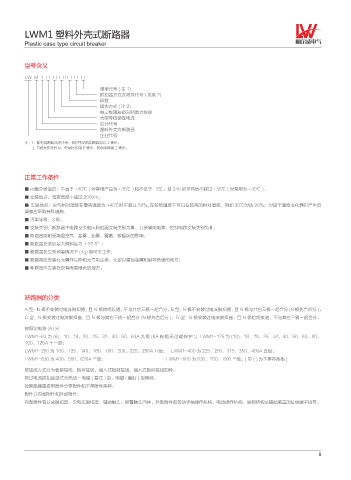

LWM1 塑料外壳式断路器

Plastic case type circuit breaker

型号含义

LW M 1 □ □ □ / □ □ □

用途代号 ( 注 1)
脱扣器方式及附件代号 ( 见表 2)
极数
操作方式 ( 注 2)
额定极限短路分断能力级别
壳架等极额定电流
设计代号
塑料外壳式断路器
企业代号
注：1. 配电用断路器无代号；保护电动机用断路器以 2 表示。
2. 直接操作无代号；电动操作用 P 表示；转动手柄用 Z 表示。

正常工作条件

■ 周围介质温度：不高于 +40℃ ( 对常用产品为 +45℃ ) 和不低于 -5℃，且 24h 的平均值不超过 +35℃ ( 对常用为 +40℃ )；
■ 安装地点：海拔高度不超过 2000m；
■ 安装地点：空气相对湿度在最高温度为 +40℃时不超过 50%, 在较低温度下可以有较高的相对湿度，例如 20℃时达 90%；对由于温度变化偶尔产生的
凝露应采取特殊措施；
■ 污染等级：3 级；
■ 安装类别：断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
■ 断路器能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
■ 断路器安装的最大倾斜度为 ±22.5°；
■ 断路器在受到地震情况下 (4g) 能可靠工作；
■ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
■ 断路器应安装在没有雨雪侵袭的地方。

断路器的分类

A 型：N 极不安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分。B 型：N 极不安装过电流脱扣器，且 N 极与其它三极一起合分 (N 极先合后分 )。
C 型：N 极安装过电流脱扣器，且 N 极与其它三极一起合分 (N 极先合后分 )。D 型：N 极安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分。
按额定电流 (A) 分
LWM1-63 为 (6)、10、16、20、25、32、40、50、63A 九级 (6A 规格无过载保护 )；LWM1-125 为 (10)、16、20、25、32、40、50、63、80、
100、125A 十一级；
LWM1-250 为 100、125、140、160、180、200、225、250A 八级； LWM1-400 为 225、250、315、350、400A 五级；
LWM1-630 为 400、500、630A 三级； LWM1-800 为 630、700、 800 三级。[ 带 ( ) 为不推荐规格 ]
按接线方式分为板前接线、板后接线、插入式板前接线、插入式板后接线四种。
按过电流脱扣器型式分热动 - 电磁 ( 复式 ) 型、电磁 ( 瞬时 ) 型两种。
按断路器是否带附件分带附件和不带附件两种：
附件分内部附件和外部附件；
内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种，外部附件有转动手柄操作机构、电动操作机构、联锁结构及辅助装置的接线端子排等。
