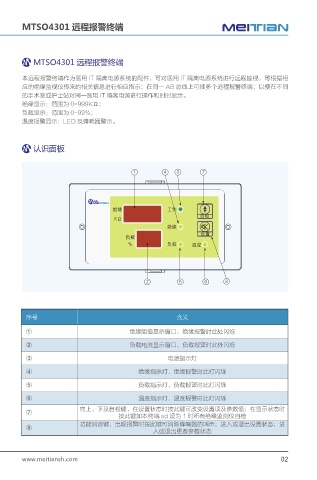

MTSO4301 远程报警终端
MTSO4301 远程报警终端
本远程报警终端作为医用 IT 隔离电源系统的配件，可对医用 IT 隔离电源系统进行远程监视，可根据相
应的绝缘监视仪传来的相关信息进行相应指示；在同一 AB 总线上可挂多个远程报警终端；以便在不同
的手术室或护士站对同一医用 IT 隔离电源进行操作和时时显示。
绝缘显示：范围为 0-999KΩ；
负载显示：范围为 0-99%；
温度报警显示：LED 及蜂鸣器警示。
认识面板
ፏᎅ ࢹͺ
ᒬ
,
ፏᎅ
Ꮅ
᠆ᣑ
ὄ ᠆ᣑ ຝऎ
序号 含义
① 绝缘阻值显示窗口，绝缘报警时此处闪烁
② 负载电流显示窗口，负载报警时此外闪烁
③ 电源指示灯
④ 绝缘指示灯，绝缘报警时此灯闪烁
⑤ 负载指示灯，负载报警时此灯闪烁
⑥ 温度指示灯，温度报警时此灯闪烁
向上、下及自检键，在设置状态时按此键可改变设置项及参数值；在显示状态时
⑦
按此键如本终端 sd 设为 1 时所有绝缘监测仪自检
功能消音键，出现报警时按此键可消除蜂鸣器的叫声；进入或退出设置状态；进
⑧
入或退出更改参数状态
