P. 10

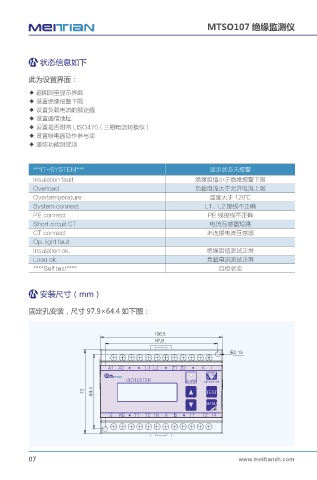

MTSO107 绝缘监测仪




           状态信息如下

        此为设置界面:
        ◆ 返回测量显示界面
        ◆ 设置绝缘报警下限
        ◆ 设置负载电流的额定值
        ◆ 设置通信地址
        ◆ 设置是否附带 LISO470(三相电流转换仪)
        ◆ 设置继电器动作参与项
        ◆ 通信功能测试项


          ***IT-SYSTEM***                              显示状态无报警
          Insulation fault                         绝缘阻值小于绝缘报警下限
          Overload                                 负载电流大于允许电流上限
          Overtemperature                              温度大于 120℃
          System connect                             L1、L2 接线不正确
          PE connect                                  PE 线接线不正确
          Short circuit CT                             电流互感器短路
          CT connect                                  未连接电流互感器
          Op. light fault
          Insulation ok.                              绝缘阻值测试正常
          Load ok.                                    负载电流测试正常
          ****Self test****                              自检状态


           安装尺寸(mm)

        固定孔安装,尺寸 97.9×64.4 如下图:




                                                            3
                             "  "     -  -   ;  ;    ,  *
                                                      ,Ÿ
                                                      " ą
                                 *405&45&3       "-"3.  .0/*503
                                                      5&45
                                                      .&/6
                             &  ,&  5   5  */  "  #




        07                                                    www.meitiansh.com
   5   6   7   8   9   10   11   12   13   14   15
