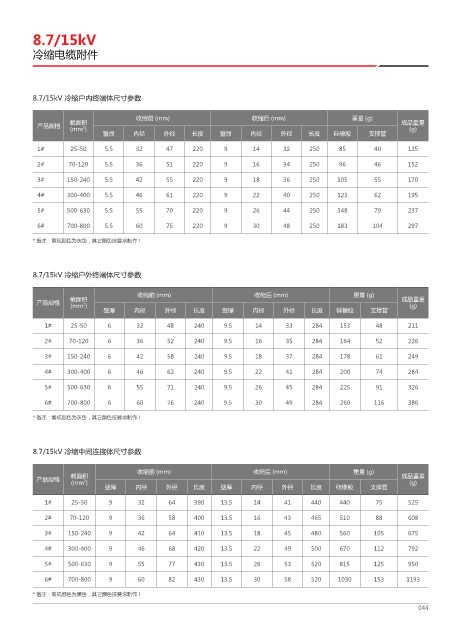

P. 57
8.7/15kV
冷缩电缆附件
8.7/15kV 冷缩户内终端体尺寸参数
收缩前 (mm) 收缩后 (mm) 重量 (g)
产品规格 截面积 成品重量
(g)
(mm )
2
壁厚 内径 外径 长度 壁厚 内径 外径 长度 硅橡胶 支撑管
1# 25-50 5.5 32 47 220 9 14 32 250 85 40 135
2# 70-120 5.5 36 51 220 9 16 34 250 96 46 152
3# 150-240 5.5 42 55 220 9 18 36 250 105 55 170
4# 300-400 5.5 46 61 220 9 22 40 250 123 62 195
5# 500-630 5.5 55 70 220 9 26 44 250 148 79 237
6# 700-800 5.5 60 75 220 9 30 48 250 183 104 297
* 备注：常规颜色为灰色，其它颜色按要求制作！
8.7/15kV 冷缩户外终端体尺寸参数
收缩前 (mm) 收缩后 (mm) 重量 (g)
截面积 成品重量
产品规格 (mm ) (g)
2
壁厚 内径 外径 长度 壁厚 内径 外径 长度 硅橡胶 支撑管
1# 25-50 6 32 48 240 9.5 14 33 284 153 48 211
2# 70-120 6 36 52 240 9.5 16 35 284 164 52 226
3# 150-240 6 42 58 240 9.5 18 37 284 178 61 249
4# 300-400 6 46 62 240 9.5 22 41 284 200 74 284
5# 500-630 6 55 71 240 9.5 26 45 284 225 91 326
6# 700-800 6 60 76 240 9.5 30 49 284 260 116 386
* 备注：常规颜色为灰色，其它颜色按要求制作！
8.7/15kV 冷缩中间连接体尺寸参数
收缩前 (mm) 收缩后 (mm) 重量 (g)
截面积 成品重量
产品规格 (mm ) (g)
2
壁厚 内径 外径 长度 壁厚 内径 外径 长度 硅橡胶 支撑管
1# 25-50 9 32 64 390 13.5 14 41 440 440 75 525
2# 70-120 9 36 58 400 13.5 16 43 465 510 88 608
3# 150-240 9 42 64 410 13.5 18 45 480 560 105 675
4# 300-400 9 46 68 420 13.5 22 49 500 670 112 792
5# 500-630 9 55 77 430 13.5 26 53 520 815 125 950
6# 700-800 9 60 82 430 13.5 30 58 520 1030 153 1193
* 备注：常规颜色为黑色，其它颜色按要求制作！
044
