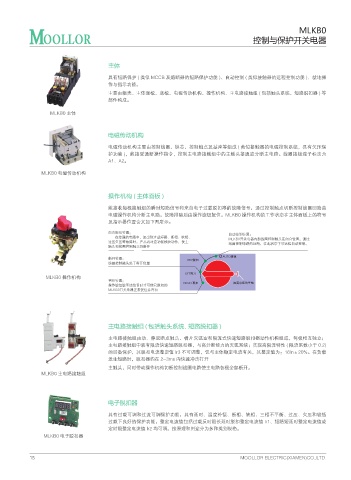

MLKB0

控制与保护开关电器

主体

具有短路保护 ( 类似 MCCB 及熔断器的短路保护功能 )、自动控制 ( 类似接触器的远程控制功能 )、就地操
作与指示功能。
主要由躯壳、主体面板、底板、电磁传动机构、操作机构、主电路接触组 ( 包括触头系统、短路脱扣器 ) 等
部件构成。

MLKB0 主体

电磁传动机构

电磁传动机构主要由控制线圈、铁芯、控制触点及基座等组成 ( 类似接触器的电磁控制系统，具有欠压保
护功能 )，能接受通断操作指令，控制主电路接触组中的主触头接通或分断主电路。线圈接线端子标志为
A1、A2。

MLKB0 电磁传动机构

操作机构 ( 主体面板 )

能接收每极接触组的瞬时短路信号和来自电子过载脱扣器的故障信号，通过控制触点切断控制线圈回路由
电磁操作机构分断主电路。故障排除后由操作旋钮复位。MLKB0 操作机构的工作状态在主体面板上的符号
及指示器位置含义如下图所示：

㜖⩝㙝តѹ㒚喝 㜖ߔᣓݢѹ㒚喝
౔ᣑ䕆⮰⩡䌛͙喏ຮܦ⣜䓳䒩ⴙ䌛ȟ᫙Ⱔȟ㑦Ⱔȟ .-,# ᐬڟ⩡ஔڱ䘔㏫ఴᣓݢ㼒๠౔䬙ऴѹ㒚喏䕆䓳
䓳ࢷ⁌ࢷふᩱ䯈ᬢ喏ϓ৭ڱᄥᏀߋ㘩Ὅಃߔ҈喏ҫͧ ㏫ఴᣓݢ⩡䌛⮰䕆᫙喏౔ₐ⟢ᔭ̷छ䔈⼷㜖ߔᣓݢȠ
㼒๠স㏫ఴᣓݢ㼒๠౳᫙ᐬ
"650ᣑ䕆
᫙ᐬѹ㒚喝 53*1㙝ត
㏫ఴᣓݢ㼒๠ะκ᫙ᐬѹ㒚
0''᫙ᐬ
MLKB0 操作机构
ڹតѹ㒚喝 䯀⻧ߋ㘩⮰᝷ᳰ
᧹҈᫷䧚᫷㜟䄑ѹ㒚ᬢ᝹छҫጞ㙝ត⮰ 3&4&5ڹត
.-,# ᐬڟ⩡ஔ₏፤ูѹᎢڹត

主电路接触组 ( 包括触头系统、短路脱扣器 )

主电路接触组由动、静双断点触头、栅片灭弧室和限流式快速短路脱扣器动作机构组成，每极相互独立；
主电路接触组中装有限流快速短路脱扣器，与高分断能力的灭弧系统；实现高限流特性 ( 限流系数小于 0.2)
的后备保护，其脱扣电流整定值 Ir3 不可调整，仅与主体额定电流有关，其整定值为：16In±20%。在负载
发生短路时，脱扣器约在 2~3ms 内快速冲击打开
主触头，同时带动操作机构切断控制线圈电路使主电路各极全部断开。
MLKB0 主电路接触组

电子脱扣器
具有过载可调和过流可调保护功能，具有延时、温度补偿、断相、缺相、三相不平衡、过压、欠压和较低
过载下良好的保护功能，整定电流值包括过载反时限长延时脱扣整定电流值 Ir1、短路短延时整定电流值或
定时限整定电流值 Ir2 均可调。按原理和用途分为多种类别规格。
MLKB0 电子脱扣器

15 MOOLLOR ELECTRIC(XIAMEN)CO.,LTD.
