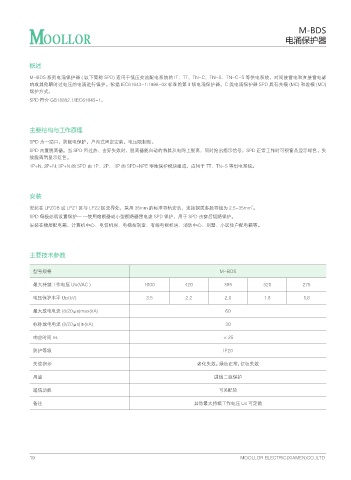

M-BDS

电涌保护器

概述

M-BDS 系列电涌保护器 ( 以下简称 SPD) 适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S 等供电系统，对间接雷电和直接雷电影
响或其他瞬时过电压的电涌进行保护。依据 IEC61643-1:1998-02 标准的第Ⅱ级电涌保护器。C 类电涌保护器 SPD 具有共模 (MC) 和差模 (MD)
保护方式。
SPD 符合 GB18802.1/IEC61643-1。

主要结构与工作原理

SPD 为一端口，防触电保护，户内式固定安装，电压限制型。
SPD 内置脱离器。当 SPD 因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号，SPD 正常工作时可视窗品显示绿色，失
效脱离后显示红色。
1P+N, 2P+N, 3P+N 的 SPD 由 1P、2P、 3P 的 SPD+NPE 零地保护模块组成，应用于 TT、TN-S 等供电系统。

安装

2
安装在 LPZOB 或 LPZ1 区与 LPZ2 区交界处，采用 35mm 的标准导轨安装，连接铜质多股导线为 2.5~35mm 。
SPD 每极必须设置保护— —使用熔断器或小型断路器雷电流 SPD 保护，用于 SPD 击穿后短路保护。
安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅、小区住户配电箱等。

主要技术参数

型号规格 M-BDS

最大持续工作电压 Uc(VAC ) 1000 420 385 320 275
电压保护水平 Up(kV) 3.5 2.2 2.0 1.8 1.6

最大放电电流 (8/20μs)max(kA) 60

标称放电电流 (8/20μs)In(kA) 30

响应时间 ns ＜ 25

防护等级 IP20

失效指示 老化失效：绿色正常，红色失效
用途 进线二级保护

遥信功能 可另配货

备注 其他最大持续工作电压 Uc 可定做
