Page 28 - 浙江南唐电气有限公司

消防水泵控制柜

适用范围

● 厂矿、工业、生活供水、消防、排污等控制
● 楼宇、商场等空调冷却水循环控制
● 宾馆、浴室等热水控制
● 城市广场音乐喷泉的自动供水控制海拔不超过 2000 米 ( 超过 2000 米应降容使用 )、环境温度在 -25℃ ~+40℃之间、相对湿度不超过 95% 无凝露。振动
小于 0.5G。

特点分析

● 启动方式
水泵控制柜启动方式分为：全压启动、星三角降压启动、自耦降压启动、软启动及变频启动等。
使用时应该根据供电条件等因素选择适当的启动方式。
● 主要回路
水泵控制柜主要回路由隔离电路、短路保护、过载 ( 后备 ) 保护电路、启停 ( 变速 ) 控制电器、热继电器及配电线电缆等组成，形成对水泵电机有效保护。
按需设备类监控信号。
消防水泵控制柜：
消防泵控制柜分消火栓用控制柜、自动喷淋用控制柜及消防稳压泵控制柜等，可分一用一备和二用一备等。工作泵故障时备用泵延时自动投入，水泵由消火
栓箱内按钮、水流继电器、压力开关及消防系统等控制，水源无水报警。并设有工作状态 ( 手动、自动 ) 选择开关，信号指示及反馈。可配消防巡检等功能。

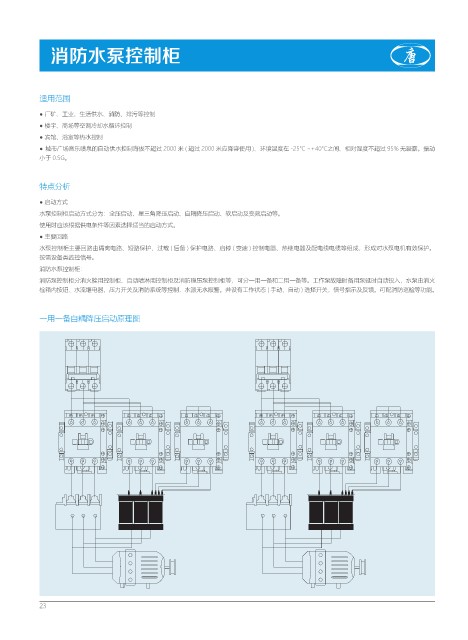

一用一备自耦降压启动原理图

23
