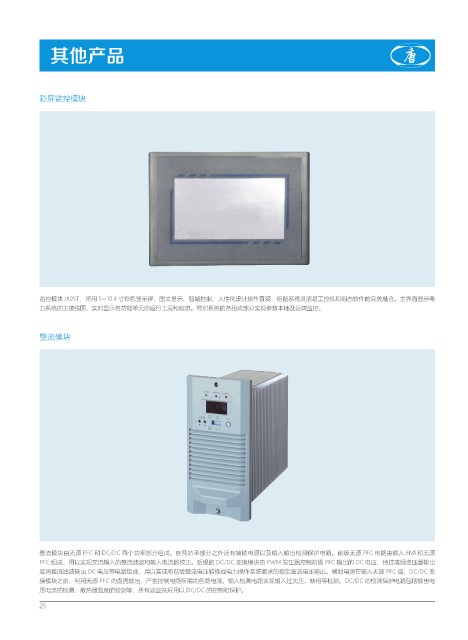

其他产品

彩屏监控模块

监控模块 JK05T，采用 5--10.4 寸彩色显示屏，图文显示、智能控制、人性化设计操作直观，组配系统灵活是工控机和组态软件的完美融合。主界面显示电
力系统的主接线图，实时显示各功能单元的运行工况和信息。可对系统的各组成部分实现参数本地及远端监控。

整流模块

整流模块由无源 PFC 和 DC/DC 两个功率部分组成。在两功率部分之外还有辅助电源以及输入输出检测保护电路。前级无源 PFC 电路由输入 EMI 和无源
PFC 组成，用以实现交流输入的整流滤波和输入电流的校正。后级的 DC/DC 变换模块由 PWM 发生器控制前级 PFC 输出的 DC 电压、经过高频变压器输出
后再整流滤波输出 DC 电压等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定直流电压输出。辅助电源在输入无源 PFC 后，DC/DC 变
换模块之前，利用无源 PFC 的直流输出，产生控制电路所需的各路电源。输入检测电路实现输入过欠压、缺相等检测。DC/DC 的检测保护电路包括输出电
压电流的检测，散热器温度的检测等，所有这些洗好用以 DC/DC 的控制和保护。
