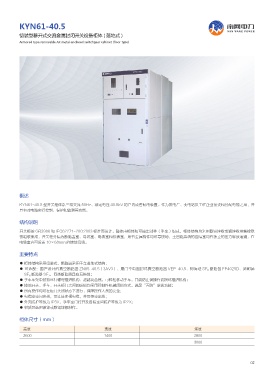

KYN61-40.5 ࡽ௴̓ܺ
NAN WANG POWER
铠装型移开式交流金属封闭开关设备柜体 ( 落地式 )
Armored type removable AC metal-enclosed switchgear cabinet (floor type)

概述

KYN61-40.5 型开关柜体系三相交流 50Hz、额定电压 40.5kV 的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，并
具有对电路实行控制、保护和监测等功能。

结构说明

开关柜按 GB3906 和 IEC62271-200:2003 标准而设计。整体由柜体和可抽出部件（手车）组成，柜体结构均采用敷铝锌板或镀锌板用螺栓联
接组装而成，开关柜分隔为断路器室、母线室、电缆室和仪表室，所有金属构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在
电缆室内可设置 10×60mm 的接地母线。

主要特点

● 柜体结构采用组装式，断路器采用手车落地式结构；
● 可选配：国产设计的真空断路器 ZN85-40.5（3AV3）、厦门华电固封式真空断路器 VEP-40.5、阿海珐 SF 6 断路器 FP4025D、施耐德
SF 6 断路器 SF 2 ，同类断路器具有互换性；
● 手车车架中装有丝杆螺母推进机构、超越离合器，可轻松移动手车，并能防止误操作而损坏推进机构；
● 接地开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”联锁功能；
● 所有操作均可在柜门关闭状态下进行，保障操作人员的安全；
● 电缆室空间充裕，可连接多根电缆，并可架空出线；
● 外壳防护等级为 IP3X，手车室门打开及各隔室间防护等级为 IP2X；
● 材质可选用镀锌或敷铝锌板制作。

柜体尺寸（mm）

高度 宽度 深度
2600 1400 2800
3000

02
