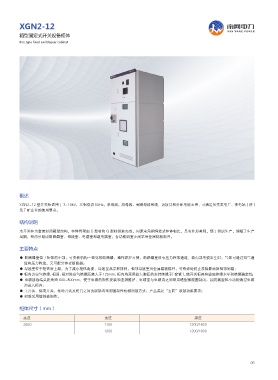

Page 13 - 青岛南网电力科技有限公司

XGN2-12 ࡽ௴̓ܺ
NAN WANG POWER
箱型固定式开关设备柜体
Box type fixed switchgear cabinet

概述

XGN2-12 型开关柜适用于 3~10kV，三相交流 50Hz，单母线、双母线、旁路母线系统，为接受和分配电能之用，可满足各类发电厂、变电站（所）
及工矿企业的使用要求。

结构说明

本开关柜为金属封闭箱型结构，柜体骨架由 C 型材和 G 型材组装而成，同原来角钢焊接式柜体相比，具有外形美观，便于组织生产，缩短了生产
周期，柜内分隔成断路器室、母线室、电缆室和继电器室，各功能隔室之间采用金属隔板隔开。

主要特点
● 断路器室位于柜体前中部，可安装机构一体化的断路器，操作维护方便，断路器室设有压力释放通道，若内部电弧发生时，气体可通过排气通
道将压力释放，又可配分体式断路器；
● 母线室位于柜体后上部，为了减小柜体高度，母线呈品字形排列，相邻母线室用金属隔板隔开，可有效地防止故障影响到相邻间隔；
● 柜内为空气绝缘，相间、相对地空气绝缘距离大于125mm，柜内均采用较大爬距的支持绝缘子（套管），使开关柜具有较高绝缘水平和绝缘稳定性；
● 电缆接线端头距地面 600~800mm，便于电缆的制作安装和监测维护，电缆室与电缆沟之间采用塔型橡胶圈封闭，以防潮湿和小动物通过电缆
沟进入柜内；
● 主开关、隔离开关、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，产品满足“五防”联锁功能要求；
● 材质采用镀锌板制作。

柜体尺寸（mm）

高度 宽度 深度
2650 1100 1200/1600
1200 1200/1600

06
