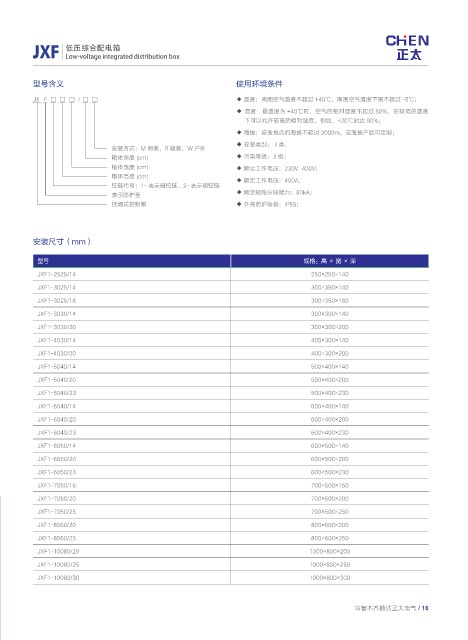

JXF 低压综合配电箱
Low-voltage integrated distribution box

型号含义 使用环境条件
JX F □ □ □ / □ □ ◆ 温度：周围空气温度不超过 +40℃，周围空气温度下限不超过 -5℃；
◆ 湿度：最温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度
下可以允许较高的相对湿度，例如，+20℃时达 90%；
◆ 海拔：安装地点的海拔不超过 2000m，高海拔产品可定制；
◆ 安装类别：Ⅱ类；
安装方式：M 明装，R 暗装，W 户外
箱体深度 (cm) ◆ 污染等级：3 级；
箱体宽度 (cm) ◆ 额定工作电压：230V 400V；
箱体高度 (cm) ◆ 额定工作电压：400A；
铰链代号：1- 表示暗铰链、2- 表示明铰链
表示防护型 ◆ 额定短路分段能力：80kA；
挂墙式控制箱 ◆ 外壳防护等级：IP55；

安装尺寸（mm）

型号 规格：高×宽×深
JXF1-2525/14 250×250×140
JXF1-3025/14 300×350×140
JXF1-3025/18 300×350×180
JXF1-3030/14 300×300×140
JXF1-3030/20 300×300×200
JXF1-4030/14 400×300×140
JXF1-4030/20 400×300×200
JXF1-5040/14 500×400×140

JXF1-5040/20 500×400×200
JXF1-5040/23 500×400×230
JXF1-6040/14 600×400×140
JXF1-6040/20 600×400×200
JXF1-6040/23 600×400×230
JXF1-6050/14 600×500×140
JXF1-6050/20 600×500×200

JXF1-6050/23 600×500×230
JXF1-7050/16 700×500×160
JXF1-7050/20 700×500×200
JXF1-7050/25 700×500×250
JXF1-8060/20 800×600×200
JXF1-8060/25 800×600×250
JXF1-10080/20 1000×800×200
JXF1-10080/25 1000×800×250
JXF1-10080/30 1000×800×300
