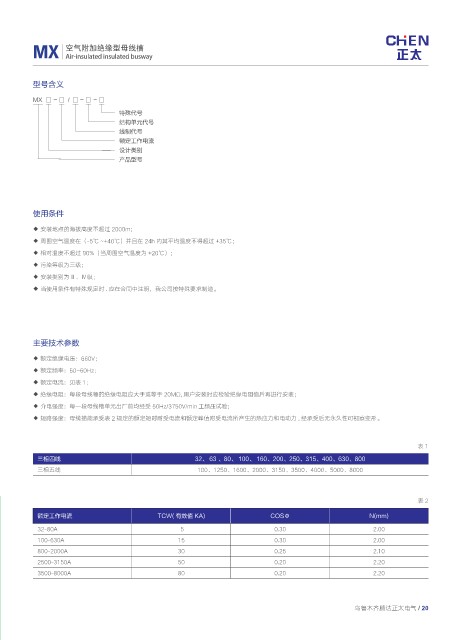

MX 空气附加绝缘型母线槽
Air-insulated insulated busway

型号含义

MX □ - □ / □ - □ - □
特殊代号
结构单元代号
线制代号
额定工作电流
设计类别
产品型号

使用条件
◆ 安装地点的海拔高度不超过 2000m；
◆ 周围空气温度在（-5℃ ~+40℃）并且在 24h 内其平均温度不得超过 +35℃；
◆ 相对温度不超过 90%（当周围空气温度为 +20℃）；
◆ 污染等级为三级；
◆ 安装类别为Ⅲ、Ⅳ级；
◆ 当使用条件有特殊规定时 . 应在合同中注明，我公司按特殊要求制造。

主要技术参数

◆ 额定绝缘电压：660V；
◆ 额定频率：50~60Hz；
◆ 额定电流：见表 1；
◆ 绝缘电阻：每段母线棰的绝缘电阻应大于或等于 20MΩ, 用户安装时应检验绝缘电阻值后再进行安装；
◆ 介电强度：每一段母线槽单元出厂前均经受 50Hz/3750V/min 工频压试验；
◆ 短路强度：母线描能承受表 2 规定的额定短时耐受电流和额定峰值附受电流所产生的热应力和电动力 , 经承受后无永久性可视察变形。

表1
三相四线 32、 63 、80、 100、 160、200、250、315、400、630、800
三相五线 100、1250、1600、2000、3150、3500、4000、5000、8000

表2

额定工作电流 TCW( 有效值 KA) COSΦ N(mm)
32-80A 5 0.30 2.00
100-630A 15 0.30 2.00
800-2000A 30 0.25 2.10
2500-3150A 50 0.20 2.20
3500-8000A 80 0.20 2.20

乌鲁木齐鹏达正太电气 / 20
