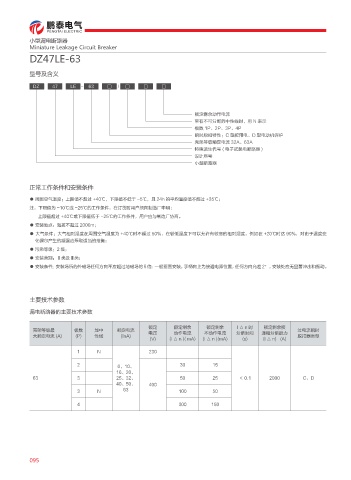

鹏泰电气
PENGTAI ELECTRIC
小型漏电断路器
Miniature Leakage Circuit Breaker
DZ47LE-63
型号及含义
DZ 47 LE 63 □ □ □ □
额定剩余动作电流
带有不可分断的中性线时，用 N 表示
极数 1P、2P、3P、4P
瞬时脱扣特性：C 型配用电、D 型电动机保护
壳架等级额定电流 32A、63A
特殊派生代号 ( 电子式漏电断路器 )
设计序号
小型断路器
正常工作条件和安装条件
● 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均温度值不超过 +35℃；
注：下限值为 -10℃或 -25℃的工作条件，在订货时用户须向制造厂申明；
上限值超过 +40℃或下限值低于 -25℃的工作条件，用户应与制造厂协商。
● 安装地点：海拔不超过 2000m；
● 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以允许有较高的相对湿度，例如在 +20℃时达 90%，对由于温度变
化偶尔产生的凝露应采取适当的措施；
● 污染等级：2 级；
● 安装类别：Ⅱ类及Ⅲ类；
● 安装条件：安装场所的外磁场任何方向不应超过地磁场的 5 倍；一般垂直安装，手柄向上为接通电源位置，任何方向允差 2°，安装处应无显著冲击和振动。
主要技术参数
漏电断路器的主要技术参数
额定 额定剩余 额定剩余 I △ n 时 额定剩余接
壳架等级最 极数 加中 额定电流 电压 动作电流 不动作电流 分断时间 通和分断能力 过电流瞬时
大额定电流 (A) (P) 性线 (InA) 脱扣器类型
(V) (I △ n )( mA) (I △ n )(mA) (s) (I △ n) (A)
1 N 230
2 6、10、 30 15
16、20、
63 3 25、32、 50 25 ＜ 0.1 2000 C、D
40、50、 400
3 N 63 100 50
4 300 150
