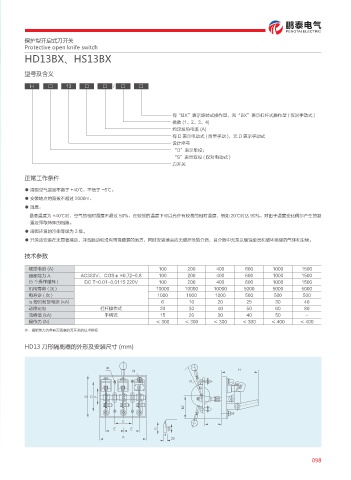

保护型开启式刀开关
Protective open knife switch
HD13BX、HS13BX

型号及含义

H □ 13 □ □ / □ □

有“BX”表示旋转式操作型，无“BX”表示杠杆式操作型 ( 仅对手动式 )
极数 (1、2、3、4)
约定发热电流 (A)
有 D 表示电动式 ( 附带手动 )，无 D 表示手动式
设计序号
“D”表示单投；
“S”表示双投 ( 仅对电动式 )
刀开关
正常工作条件

● 周围空气温度不高于 +40℃，不低于 -5℃。
● 安装地点的海拔不超过 2000m。
● 湿度：
最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产生的凝
露应采取特殊的措施。
● 周围环境的污染等级为 3 级。
● 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

技术参数

额定电流 (A) 100 200 400 600 1000 1500
通断能力 A AC380V、 COSφ =0.72-0.8 100 200 400 600 1000 1500
(5 个操作循环 ) DC T=0.01-0.011S 220V 100 200 400 600 1000 1500
机构寿命 ( 次 ) 10000 10000 10000 5000 5000 5000
电寿命(次) 1000 1000 1000 500 500 500
Is 短时耐受电流 (kA) 6 10 20 25 30 40
动稳定电 杠杆操作式 20 30 40 50 60 80
流峰值 (kA) 手柄式 15 20 30 40 50 -
操作力 (N) ≤ 300 ≤ 300 ≤ 300 ≤ 300 ≤ 400 ≤ 400
注：通断能力为带有灭弧室的刀开关的技术指标

HD13 刀形隔离器的外形及安装尺寸 (mm)

Í
. )
3

# % '

$
& & ,
"

098

Í

Í
# %
1
3
, .
' )
$
& &
"
