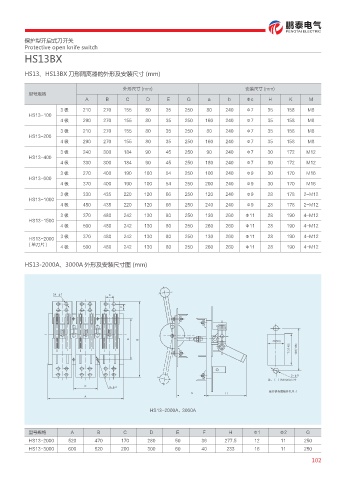

Page 107 - 浙江鹏泰电气有限公司

鹏泰电气
PENGTAI ELECTRIC
保护型开启式刀开关
Protective open knife switch
HS13BX

HS13、HS13BX 刀形隔离器的外形及安装尺寸 (mm)

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C D E G a b Φc H K M
3极 210 270 155 80 35 250 80 240 Φ7 35 158 M8
HS13-100
4极 290 270 155 80 35 250 160 240 Φ7 35 158 M8

3极 210 270 155 80 35 250 80 240 Φ7 35 158 M8
HS13-200
4极 290 270 155 80 35 250 160 240 Φ7 35 158 M8
3极 240 300 184 90 45 250 90 240 Φ7 30 172 M12
HS13-400
4极 330 300 184 90 45 250 180 240 Φ7 30 172 M12

3极 270 400 190 100 54 250 100 240 Φ9 30 170 M16
HS13-600
4极 370 400 190 100 54 250 200 240 Φ9 30 170 M16
3极 330 435 220 120 66 250 120 240 Φ9 28 178 2-M12
HS13-1000
4极 450 435 220 120 66 250 240 240 Φ9 28 178 2-M12
3极 370 480 242 130 80 250 130 260 Φ11 28 190 4-M12
HS13-1500
4极 500 480 242 130 80 250 260 260 Φ11 28 190 4-M12
3极 370 480 242 130 80 250 130 260 Φ11 28 190 4-M12
HS13-2000
( 单刀片 )
4极 500 480 242 130 80 250 260 260 Φ11 28 190 4-M12

HS13-2000A、3000A 外形及安装尺寸图 (mm)

· &

'

% #

·
∔喝喋 喌ͦ "ᅦᄤ
$ ·
᧹҈ᱦᲰ䲎Ძᐬႀᅦᄤ
( )
"
HS13-2000A、3000A

型号规格 A B C D E F H Φ1 Φ2 G
HS13-2000 520 470 170 280 50 36 277.5 12 11 250
HS13-3000 600 520 200 300 60 40 233 16 11 250
102
