智能型万能式断路器
Intelligent universal circuit breaker
PDW1-2000~6300

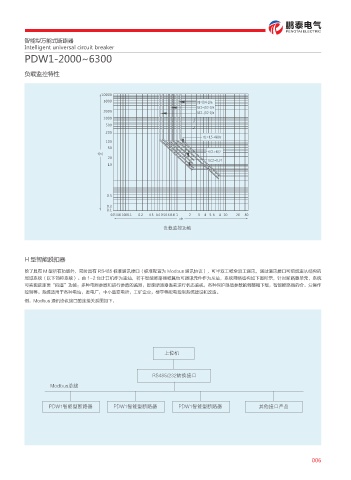

负载监控特性

䉋䒩⯽ᣓߋ㘩

H 型智能脱扣器

除了具有 M 型所有功能外，同时具有 RS485 标准通讯接口（标准配置为 Modbus 通讯协议），可半双工或全双工通讯，通过通讯接口可组成主从结构的
局域系统（以下简称系统）。由 1-2 台计算机作为主站，若干智能断路器或其他可通讯元件作为从站，系统网络结构如下图所示，针对断路器单元，系统
可实现远距离“四遥”功能：多种电网参数和运行参数的监测，智能断路器当前运行状态监视，各种保护限值参数的调整和下载，智能断路器的合、分操作
控制等。系统适用于各种电站，发电厂，中小型变电所，工矿企业，楼宇等配电控制系统建设和改造。
例：Modbus 通讯协议接口的连接关系图如下：

̶ѹᱦ

34 䒘ᢎᣑए
.PECVTᕧ㏫

1%8 ᮦ㘩ಷ᫙䌛ஔ 1%8 ᮦ㘩ಷ᫙䌛ஔ 1%8 ᮦ㘩ಷ᫙䌛ஔ ڢЂᣑएϓ৭

006
