智能型万能式断路器
Intelligent universal circuit breaker
PDW1-2000~6300

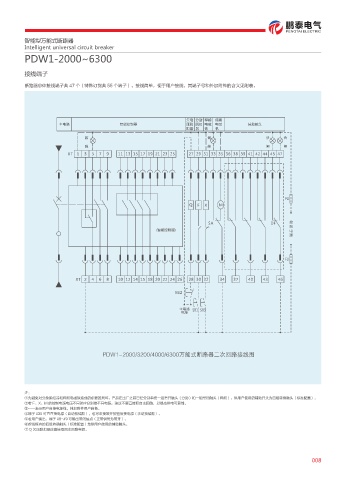

接线端子

断路器总体接线端子共 47 个（特殊订货共 55 个端子）。接线简单，便于用户接线，其端子号和外加附件的含义见附表。

1%8 ̳㘩ᐻ᫙䌛ஔθ⁍ఊ䌛ᣑ㏫ప

注：
①为避免对分励脱扣器和释能电磁铁造成的必要的损坏，产品在出厂之前已经分别串接一组常开触头（分励）和一组常闭触头（释能），供用户使用的辅助开关为四组转换触头（标准配置）。
②若 F、X、M 的控制电源电压不同时应分别接不同电源，建议不要直接取自主回路，以提高供电可靠性。
③——表示用户自接电源线，外加附件用户自备。
④端子 #35 可直直接电源（自动预储能），也可串接常开按钮后接电源（手动预储能）。
⑤若用户提出，端子 #8-#9 可输出常闭接点（正常供货为常开）。
⑥虚线框内的四组转换触头（标准配置）为供用户使用的辅助触头。
⑦ Q 欠压脱扣器应直接取回主回路电源。

008
