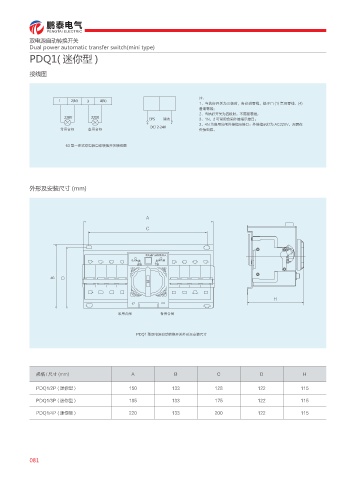

双电源自动转换开关
Dual power automatic transfer switch(mini type)
PDQ1( 迷你型 )

接线图

注：
/ /
1、当执行开关为三极时，务必进零线，端子口 (1) 常用零线、(4)
备用零线；
2、当执行开关为四极时，不需要零线，
7 7 &14 ཨٝ 3、1N、2 可常用合闸外接指示接口；
3、4N 为备用分闸外接指示接口；外接指示灯为 AC220V，无需在
፤⩔ऴ䬤 ำ⩔ऴ䬤 %$ 7 外接电源。

63 型一体式双电源自动转换开关接线图

外形及安装尺寸 (mm)

"

$

ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ ੣Ү
# %

)

࣡ၸՋ᫑ ܫၸՋ᫑

PDQ1 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 (mm) A B C D H

PDQ1/2P ( 迷你型 ) 150 133 128 122 115

PDQ1/3P ( 迷你型 ) 185 133 175 122 115
PDQ1/4P ( 迷你型 ) 220 133 200 122 115
