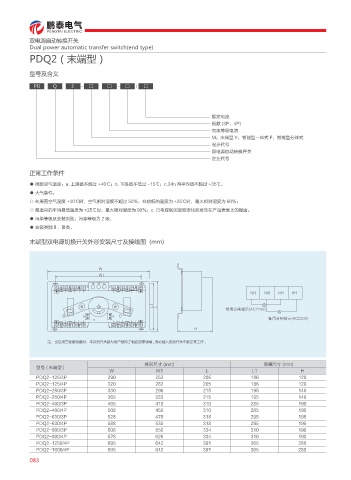

Page 88 - 浙江鹏泰电气有限公司

鹏泰电气
PENGTAI ELECTRIC
双电源自动转换开关
Dual power automatic transfer switch(end type)
PDQ2（末端型）

型号及含义

PD Q 2 - □ □ - □ / □

额定电流
极数 (3P、4P)
壳架等级电流
M：末端型 Y：智能型一体式 F：智能型分体式
设计代号
双电源自动转换开关
企业代号
正常工作条件

● 周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -15℃；c.24h 内平均值不超过 +35℃。
● 大气条件：
○ 在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大相对湿度为 90％；
○ 最湿月的平均最低温度为 +25℃时，最大相对湿度为 90％；c. 已考虑到因温度变化而发生在产品表面上的凝露。
● 污染等级及安装类别：污染等级为 2 级，
● 安装类别Ⅱ、Ⅲ类。

末端型双电源切换开关外形安装尺寸及接线图 (mm)

8
8
ႂຸ ࣡Ջ ܫՋ
// /3 /) 3)

- -
࣡ၸՋ᫑ૈᇧ "$ 7
ܫၸՋ᫑ૈᇧ "$ 7
)

注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 末端型 )
W W1 L L1 H
PDQ2-125/3P 290 253 205 186 120
PDQ2-125/4P 320 282 205 186 120
PDQ2-250/3P 330 296 215 195 140
PDQ2-250/4P 365 333 215 195 140
PDQ2-400/3P 465 410 310 285 190
PDQ2-400/4P 508 455 310 285 190
PDQ2-630/3P 528 478 318 295 195
PDQ2-630/4P 588 535 318 295 195
PDQ2-800/3P 608 556 334 310 190
PDQ2-800/4P 678 626 334 310 190
PDQ2-1250/4P 695 642 391 365 288
PDQ2-1600/4P 695 642 391 365 288
083
