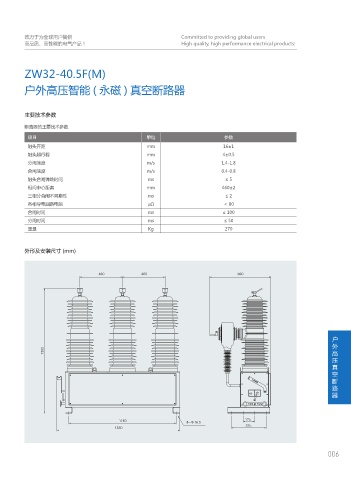

ZW32-40.5F(M)

户外高压智能 ( 永磁 ) 真空断路器

主要技术参数

断路器的主要技术参数
项目 单位 参数
触头开距 mm 16±1
触头超行程 mm 4±0.5
分闸速度 m/s 1.4-1.8
合闸速度 m/s 0.4-0.8
触头合闸弹跳时间 ms ≤5
相间中心距离 mm 460±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ＜ 80
合闸时间 ms ≤ 100
分闸时间 ms ≤ 50
重量 Kg 270

外形及安装尺寸 (mm)

户
外
高
压
真
空
断
੣Үϱᑞ
路
ѫ Ջ 器

੣Үѫ ੣ҮՋ

œ

006
