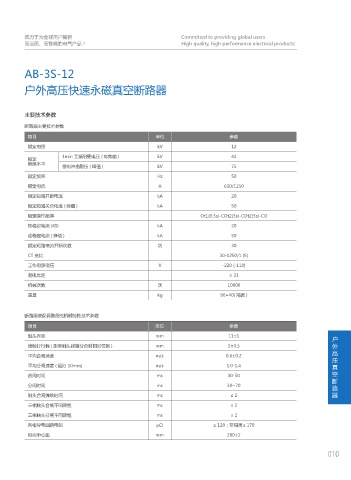

AB-3S-12

户外高压快速永磁真空断路器

主要技术参数
断路器主要技术参数

项目 单位 参数
额定电压 kV 12

额定 1min 工频耐受电压 ( 有效值 ) kV 42
绝缘水平
雷电冲击耐压 ( 峰值 ) kV 75
额定频率 Hz 50
额定电流 A 630/1250

额定短路开断电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
额定操作顺序 Ot1(0.3s)-COt2(3s)-COt2(3s)-CO
热稳定电流 (4S) kA 20
动稳定电流 ( 蜂值 ) kA 50
额定短路电流开断次数 次 30
CT 变比 30-1250/1 (5)
工作电源电压 V -220 (-110)
爬电比距 ≥ 31

机械次数 次 10000
重量 kg 90+40( 隔离 )

断路器装配调整后的机械特性技术参数
项目 单位 参数

触头开距 mm 11±1
户
接触行行程 ( 测量触头弹簧分合时相对位置 ) mm 3±0.5 外
高
平均合闸速度 m/s 0.6±0.2
压
平均分闸速度 ( 运行 10mm) m/s 1.0-1.4 真
合闸时间 ms 30-50 空
断
分闸时间 ms 30~70
路
触头合闸弹跳时间 ms ≤2 器
三相触头合闸不同期性 ms ≤2
三相触头分闸不同期性 ms ≤2

各相导电回路电阻 μΩ ≤ 120；带隔离≤ 170
相间中心距 mm 280±2
