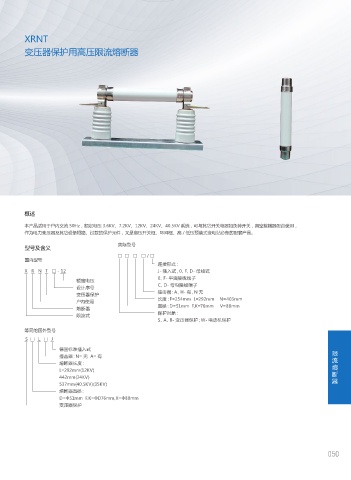

变压器保护用高压限流熔断器

概述

本产品适用于户内交流 50Hz，额定电压 3.6KV、7.2KV、12KV、24KV、40.5KV 系统，可与其它开关电器如负荷开关，真空接触器配合使用，
作为电力变压器及其它设备短路、过载的保护元件，又是高压开关框、环网框、高 / 低压预装式变电站必备的配套产品。

英际型号
型号及含义
□ □ □ □ / □
国内型号
连接形式：
X R N T □ - 12 J- 插入式，0、F、D- 母线式
额定电压 0、F- 平面接线端子
设计序号 C、D- 弯勾接线端子
变压器保护 撞击器：A、H- 有，N 无
户内使用 长度：F=254mm L=292mm N=403mm
熔断器 直径：D=51mm F,K=76mm V=88mm
限流式 保护对象：
S、A、B- 变压器保护；W- 电动机保护
等同的国外型号
S □ L □ J
德国标准插入式
撞击器：N= 无 A= 有 限
熔断器长度： 流
L=292mm(12KV) 熔
442mm(24KV) 断
537mm(40.5KV)(35KV) 器
熔断器直径：
D=Φ51mm F.K=ΦD76mm,X=Φ88mm
变压器保护
