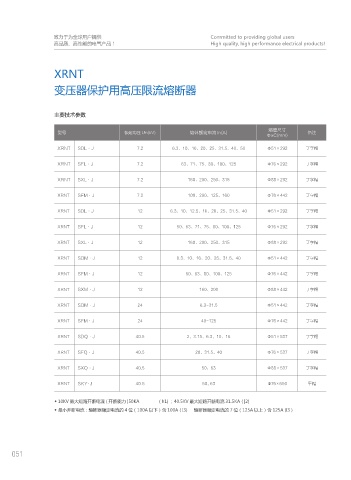

XRNT

变压器保护用高压限流熔断器

主要技术参数

熔管尺寸
型号 额定电压 Un(kV) 熔体额定电流 ln(A) 备注
ΦxC(mm)
XRNT SDL·J 7.2 6.3、10、16、20、25、31.5、40、50 Φ51×292 丁字帽

XRNT SFL·J 7.2 63、71、75、80、100、125 Φ76×292 丁字帽

XRNT SXL·J 7.2 160、200、250、315 Φ88×292 丁字帽

XRNT SFM·J 7.2 100、200、125、160 Φ76×442 丁字帽

XRNT SDL·J 12 6.3、10、12.5、16、20、25、31.5、40 Φ51×292 丁字帽

XRNT SFL·J 12 50、63、71、75、80、100、125 Φ76×292 丁字帽

XRNT SXL·J 12 160、200、250、315 Φ88×292 丁字帽

XRNT SDM·J 12 6.3、10、16、20、25、31.5、40 Φ51×442 丁字帽

XRNT SFM·J 12 50、63、80、100、125 Φ76×442 丁字帽

XRNT SXM·J 12 160、200 Φ88×442 丁字帽

XRNT SDM·J 24 6.3-31.5 Φ51×442 丁字帽

XRNT SFM·J 24 40-125 Φ76×442 丁字帽

XRNT SDQ·J 40.5 2、3.15、6.3、10、16 Φ51×537 丁字帽

XRNT SFQ·J 40.5 20、31.5、40 Φ76×537 丁字帽

XRNT SXQ·J 40.5 50、63 Φ88×537 丁字帽

XRNT SKY·J 40.5 50、63 Φ76×650 平帽

◆ 10KV 最大短路开断电流 ( 开断能力 )50KA ( h1) ；40.5KV 最大短路开断电流 31.5KA ( |2)
◆ 最小开断电流：熔断器额定电流的 4 位（100A 以下）含 100A ( I3) 熔断器额定电流的 7 位（125A 以上）含 125A (I3 )

051
