RN1、RN3
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!

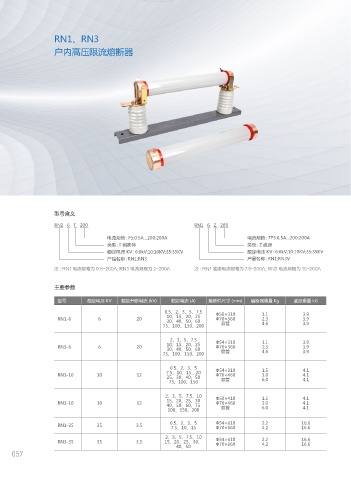

户内高压限流熔断器

型号含义

RN1 6 T 200 RN1 6 Z 200
电流规格：P5:0.5A...200:200A 电流规格：7P5:0.5A...200:200A
类型：T 熔断体 类型：Z 底座
额定电压 KV：6:6kV;10:10KV;35:35KV 额定电压 KV：6:6kV;10:10KV;35:35KV
产品名称：RN1;RN3 产品名称：RN1;RN3V
注 : RN1 电流规格为 0.5~200A; RN3 电流规格为 2~200A 注 : RN1 底座电流规格为 7.5~200A; RN3 电流规格为 15~200A

主要参数

型号 额定电压 KV 额定开断电流 (kV) 额定电流 (A) 熔断件尺寸 (mm) 熔断器重量 Kg 底座重量 kG
0.5、2、3、5、7.5 Φ50×310 1.1 3.9
RN1-6 6 20 10、15、20、25 Φ70×360 2.3 3.9
30、40、50、60
75、100、150、200 双管 4.6 3.9
2、3、5、7.5 Φ54×310 1.1 3.9
RN3-6 6 20 10、15、20、25 Φ70×360 2.3 3.9
30、40、50、60
75、100、150、200 双管 4.6 3.9
0.5、2、3、5 Φ54×310 1.5 4.1
RN1-10 10 12 7.5、10、15、20 Φ70×460 3.0 4.1
25、30、40、50
75、100、150 双管 6.0 4.1
2、3、5、7.5、10 Φ50×410 1.5 4.1
15、20、25、30
RN3-10 10 12 Φ70×460 3.0 4.1
40、50、60、75 双管 6.0 4.1
100、150、200
RN1-35 35 3.5 0.5、2、3、5 Φ54×610 2.2 16.6
16.6
4.2
Φ70×660
7.5、10、15
2、3、5、7.5、10
RN3-35 35 3.5 15、20、25、30、 Φ54×610 2.2 16.6
4.2
16.6
Φ70×660
40、50
