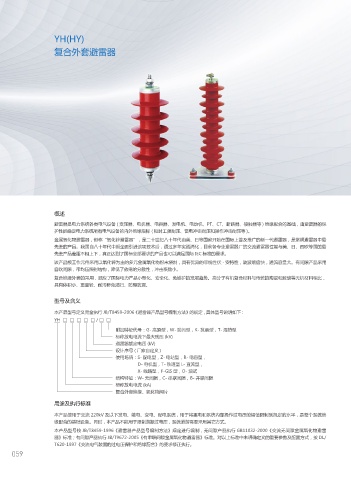

YH(HY)
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
复合外套避雷器

概述

避雷器是电力系统各类电气设备 ( 变压器、电抗器、电容器、发电机、电动机、PT、CT、断路器、接触器等 ) 绝缘配合的基础，由避雷器的保
护性能确定电力系统所有电气设备的内外绝缘指标 ( 短时工频耐压、雷电冲击耐压和操作冲击耐压等 )。
金属氧化物避雷器，俗称“氧化锌避雷器”，是二十世纪八十年代由美、日等国家开始在国际上普及推广的新一代避雷器，是常规避雷器中最
先进的产品。我国自八十年代中期全面引进该项技术后，通过多年实践消化，目前各专业避雷器厂的交流避雷器性能与美、日、西欧等国的最
先进产品差距不相上下，真正达到了国标全部要求的产品也可以满足国际 IEC 标准的要求。
该产品核工作元件采用以氧化锌为主的多元金属氧化物粉末烧制，具有优异的非线性伏 - 安特性，陡波响应快，通流容量大。有间隙产品采用
自吹间隙，带均压照射结构，降低了放电的分散性，冲击系数小。
复合绝缘外套的采用，顺应了国际电力产品小型化、安全化、免维护的发展趋势。高分子有机复合材料与传统的陶瓷和玻璃等无机材料相比，
具有体积小、重量轻、耐污秽免清扫、防爆防震。

型号及含义
本产品型号定义完全执行 JB/T8459-2006《避雷器产品型号编制方法》的规定，具体型号说明如下：
YH □ □ □ □ □ / □ □
附加特征代号：G- 高原型，W- 防污型，K- 抗震型，T- 湿热型
标称放电电流下最大残压 (kV)
避雷器额定电压 (kV)
设计序号 ( 厂家自定义 )
使用场所：S- 配电型，Z- 电站型，R- 电容型，
D- 电机型，T- 铁道型 L- 直流型，
X- 线路型，F-GIS 型，O- 油式
结构特征：W- 无间隙，C- 串联间隙，B- 并联间隙
标称放电电流 (kA)
复合外套绝缘、氧化物阀片
用途及执行标准
本产品使用于交流 220kV 及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到规定的水平，是整个系统绝
缘配合的基础设备。同时，本产品不能用于限制谐振过电压，系统消谐需要采用其它方式。
本产品型号按 JB/T8459-1996《避雷器产品型号编制方法》规定进行编制，无间隙产品执行 GB11032-2000《交流无间隙金属氧化物避雷
器》标准；有间隙产品执行 JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按 DL/
T620-1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。
