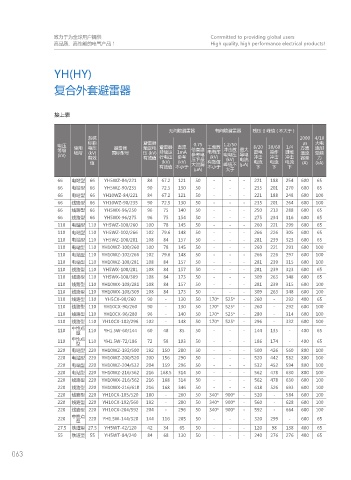

YH(HY)

复合外套避雷器

接上表

无间隙避雷器 有间隙避雷器 残压 () 峰值 ( 不大于 )
系统 2000 4/10
μs
电压 使用 标称 避雷器 避雷器 直流 0.75 工频放 1.2/50 8/20 30/60 1/4 方波 大电
额定电 避雷器
流耐
电压
等级 压 (kV) 持续运 1mA 倍直流 电电压 冲击放 最大 雷电 操作 陡坡
(kV)
(kV) 场所 有效 国标型号 有效值 行电压 参考 参考电 (kV) 电电压 导电 冲击 冲击 冲击 通流 受能
容量
力
(kV)
电流
值 (kV) (kV) 压下最 有效值 峰值不 (μA) 电流 电流 电流 (A) (kA)
大泄漏
有效值 不小于 (μA) 不小于 大于 下 下 下
66 电站型 66 YH5WZ-84/221 84 67.2 121 50 - - - 221 188 254 600 65
66 电站型 66 YH5WZ-90/235 90 72.5 130 50 - - - 235 201 270 600 65
66 电站型 66 YH10WZ-84/221 84 67.2 121 50 - - - 221 188 248 600 100
66 线路型 66 YH10WZ-90/235 90 72.5 130 50 - - - 235 201 264 600 100
66 线路型 66 YH5WX-96/250 96 75 140 50 - - - 250 213 288 600 65
66 线路型 66 YH5WX-96/275 96 75 154 50 - - - 275 234 316 600 65
110 电站型 110 YH5WZ-100/260 100 78 145 50 - - - 260 221 299 600 65
110 电站型 110 YH5WZ-102/266 102 79.6 148 50 - - - 266 226 305 600 65
110 电站型 110 YH5WZ-108/281 108 84 157 50 - - - 281 239 323 600 65
110 电站型 110 YH10WZ-100/260 100 78 145 50 - - - 260 221 291 600 100
110 电站型 110 YH10WZ-102/266 102 79.6 148 50 - - - 266 226 297 600 100
110 电站型 110 YH10WZ-108/281 108 84 157 50 - - - 281 239 315 600 100
110 线路型 110 YH5WX-108/281 108 84 157 50 - - - 281 239 323 600 65
110 线路型 110 YH5WX-108/309 108 84 173 50 - - - 309 263 348 600 65
110 线路型 110 YH10WX-108/281 108 84 157 50 - - - 281 239 315 600 100
110 线路型 110 YH10WX-108/309 108 84 173 50 - - - 309 263 348 600 100
110 线路型 110 YH5CX-90/260 90 - 130 50 170* 525* - 260 - 292 400 65
110 线路型 110 YH10CX-90/260 90 - 130 50 170* 525* - 260 - 292 600 100
110 线路型 110 YH10CX-96/280 96 - 140 50 170* 525* - 280 - 314 600 100
110 线路型 110 YH10CX-102/296 102 - 148 50 170* 525* - 296 - 332 600 100
110 中性点 110 YH1.5W-60/144 60 48 85 50 - - - 144 135 - 400 65
型
110 中性点 110 YH1.5W-72/186 72 58 103 50 - - - 186 174 - 400 65
型
220 电站型 220 YH10WZ-192/500 192 150 280 50 - - - 500 426 560 800 100
220 电站型 220 YH10WZ-200/520 200 156 290 50 - - - 520 442 582 800 100
220 电站型 220 YH10WZ-204/532 204 159 296 50 - - - 532 452 594 800 100
220 电站型 220 YH10WZ-216/562 216 168.5 314 50 - - - 562 478 630 800 100
220 线路型 220 YH10WX-216/562 216 168 314 50 - - - 562 478 630 600 100
220 线路型 220 YH10WX-216/618 216 168 346 50 - - - 618 526 693 600 100
220 线路型 220 YH10CX-185/520 180 - 260 50 340* 900* - 520 - 584 600 100
220 线路型 220 YH10CX-192/560 192 - 280 50 340* 900* - 560 - 628 600 100
220 线路型 220 YH10CX-204/592 204 - 296 50 340* 900* - 592 - 664 600 100
中性点
220 220 YH1.5W-144/320 144 116 205 50 - - - 320 299 - 600 65
型
27.5 铁道型 27.5 YH5WT-42/120 42 34 65 50 - - - 120 98 138 400 65
55 铁道型 55 YH5WT-84/240 84 68 130 50 - - - 240 276 276 400 65

063
