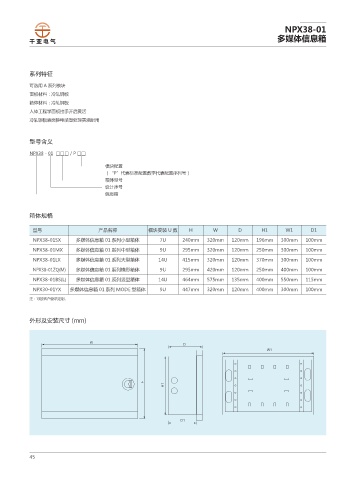

P. 50
系列特征
可选用 A 系列模块
面板材料：冷轧钢板
箱体材料：冷轧钢板
人体工程学面板拉手开启灵活
冷轧钢板表面静电喷塑处理美观耐用
型号含义
NPX38 - 01 □□□ / P □□
模块配置
（“P”代表标准配置数字代表配置序列号）
箱体型号
设计序号
信息箱
箱体规格
型号 产品名称 模块安装 U 数 H W D H1 W1 D1
NPX38-01SX 多媒体信息箱 01 系列小型箱体 7U 240mm 320mm 120mm 196mm 300mm 100mm
NPX38-01MX 多媒体信息箱 01 系列中型箱体 9U 295mm 320mm 120mm 250mm 300mm 100mm
NPX38-01LX 多媒体信息箱 01 系列大型箱体 14U 415mm 320mm 120mm 370mm 300mm 100mm
NPX38-01ZQ(M) 多媒体信息箱 01 系列横形箱体 9U 295mm 420mm 120mm 250mm 400mm 100mm
NPX38-01BS(L) 多媒体信息箱 01 系列竖型箱体 14U 464mm 575mm 135mm 400mm 550mm 115mm
NPX30-01YX 多媒体信息箱 01 系列 MODE 型箱体 9U 447mm 320mm 120mm 400mm 300mm 100mm
注：可按客户要求定制。
8 %
8
)
)
%
45
