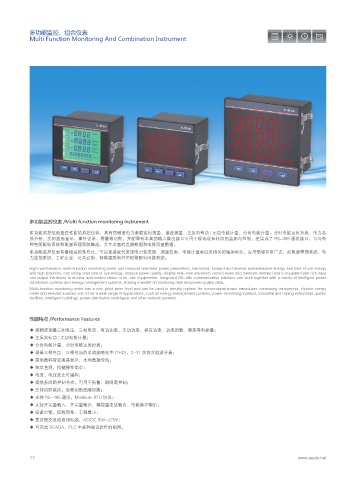

Page 22 - 浙江乔宇电气有限公司

多功能监控、组合仪表
Multi Function Monitoring And Combination Instrument

多功能监控仪表 /Multi function monitoring instrument

多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功 / 无功电能计量、分时电能计量、分时电能定时抄表、电力品
质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了 RS-485 通讯接口，可与各
种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。
多功能监控仪表有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电
力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。
High-performance multi-function monitoring meter can measure real-time power parameters, harmonics, forward and reverse active/reactive energy and time of use energy
with high precision, can timing read time of use energy, analyze power quality, display real-time waveform, record event and measure demand and is equipped with rich input
and output interfaces to monitor and control status of on-site equipments. Integrated RS-485 communication interface can work together with a variety of intelligent power
distribution systems and energy management systems, sharing a wealth of monitoring data and power quality data.
Multi-function monitoring meter has a very good price level and can be used to directly replace the conventional power transducer, measuring instruments, electric energy
meter and relevant auxiliary unit. It has a wide range of applications, such as energy management systems, power monitoring systems, industrial and mining enterprises, public
facilities, intelligent buildings, power distribution switchgear and other network systems.

性能特点 /Performance Features
◆ 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量；
◆ 正反向有功 / 无功电能计量；
◆ 分时电能计量、分时电能定时抄表；
◆ 测量三相电压、三相电流的总谐波畸变率 (THD)，2-31 次奇次谐波分量；
◆ 提供数码管或液晶显示，本地数据查询；
◆ 菜单直观，按键操作简单；
◆ 电流、电压变比可编程；
◆ 提供多回路控制节点，可用于报警、跳闸等控制；
◆ 支持消防联动，远程切断故障回路；
◆ 支持 RS-485 通讯，Modbus-RTU 协议；
◆ 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出；
◆ 安装方便，接线简单，工程量小；
◆ 宽范围交直流通用电源：AC/DC 80V~270V；
◆ 可完成 SCADA、PLC 中多种通讯软件的组网。
