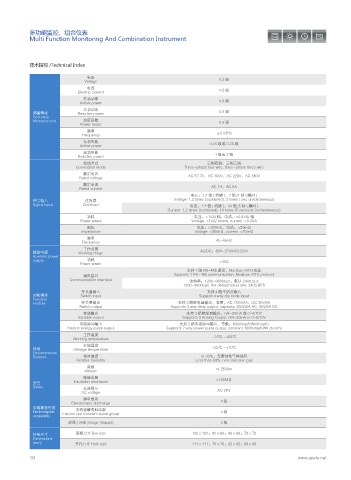

多功能监控、组合仪表
Multi Function Monitoring And Combination Instrument

技术指标 /Technical Index

电压
Voltage 0.2 级
电流 0.2 级
Electric current
有功功率
Active power 0.5 级
无功功率
测量精度 Reactive power 0.5 级
Accuracy
Measurement 功率因数 0.5 级
Power factor
频率
Frequency ±0.02Hz
有功电能 0.5S 级或 0.2S 级
Active power
无功电能
Reactive power 1级或2级
接线方式 三相四线、三相三线
Connection mode Three-phase four wire, three-phase three wire
额定电压
Rated voltage AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流
Rated current AC 1A、AC 5A
电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )
信号输入 过负载 Voltage: 1.2 times (sustained), 2 times / sec (instantaneous)
Signal input Overload 电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )
Current: 1.2 times (sustained), 10 times /5 seconds (instantaneous)
功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
Power waste Voltage: <1VA/ phase, current: <0.4VA
阻抗 电压：>300kΩ，电流：<20mΩ
Impedance Voltage: >300kΩ, current: <20mΩ
频率 45~65Hz
Frequency
工作范围
辅助电源 Working range AC/DC：80V~270V/AC220V
Auxiliary power
supply 功耗 <4VA
Power waste
支持 1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口 Supports 1 RS-485 communication, Modbus-RTU protocol
Communication interface 波特率：1200~9600bps，默认 2400 bps
1200~9600bps, the default baud rate: 2400 BPS
开关量输入 支持 4 路干结点输入
功能模块 Switch input Support 4 way dry node input
Function
module 开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
Switch output Supports 3 way relay output, capacity: 250V/5A AC, 30V/5A DC
变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
Variable output Supports 3 Analog Output: 0/4~20mA or 0~5/10V
电能脉冲输出 支持 2 路电能脉冲输出，常数：8000imp/KWh(Kvarh)
Electric energy pulse output Supports 2 way power pulse output, constant: 8000imp/KWh (Kvarh)
工作温度
Working temperature -10℃ ~+55℃
存储温度
环境 Storage temperature -25℃ ~+70℃
Environmental
Science 相对湿度 ≤ 93%，无腐蚀性气体场所
Relative humidity Less than 93%, non corrosive gas
海拔 ≤ 2500m
Altitude
绝缘电阻 >100MΩ
安全 Insulation resistance
Safety 交流耐压
AC voltage AC 2KV
静电放电 4级
Electrostatic discharge
电磁兼容性能 电快速瞬变脉冲群
Electromagnetic Electric fast transient pulse group 4级
compatibility
浪涌 ( 冲击 )Surge (impact) 4级

外形尺寸 面框尺寸 Box size 120×120；80×80；96×96；72×72
Dimensions
(mm) 开孔尺寸 Hole size 111×111；76×76；92×92；68×68
