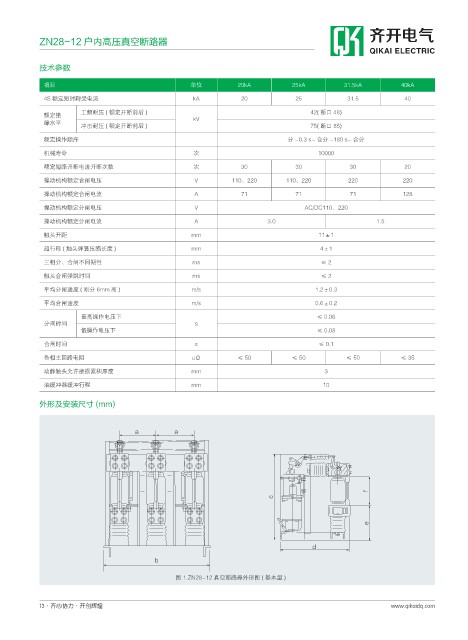

ZN28-12 户内高压真空断路器
QIKAI ELECTRIC
技术参数

项目 单位 20kA 25kA 31.5kA 40kA
4S 额定短时耐受电流 kA 20 25 31.5 40

额定绝 工频耐压 ( 额定开断前后 ) kV 42( 断口 48)
缘水平
冲击耐压 ( 额定开断前后 ) 75( 断口 85)
额定操作顺序 分 -0.3 s- 合分 -180 s- 合分
机械寿命 次 10000
额定短路开断电流开断次数 次 30 30 30 20

操动机构额定合闸电压 V 110、220 110、220 220 220
操动机构额定合闸电流 A 71 71 71 128
操动机构额定分闸电压 V AC/DC110、220
操动机构额定分闸电流 A 3.0 1.5
触头开距 mm 11±1

超行程 ( 触头弹簧压缩长度 ) mm 4±1
三相分、合闸不同期性 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 ( 刚分 6mm 高 ) m/s 1.2±0.3
平均合闸速度 m/s 0.6±0.2
最高操作电压下 ≤ 0.06
分闸时间 s
低操作电压下 ≤ 0.08
合闸时间 s ≤ 0.1
各相主回路电阻 uΩ ≤ 50 ≤ 50 ≤ 50 ≤ 35
动静触头允许磨损累积厚度 mm 3

油缓冲器缓冲行程 mm 10
外形及安装尺寸 (mm)

B B

G
D

F

E
C
图 1.ZN28-12 真空断路器外形图 ( 基本型 )
