ZN28-12 户内高压真空断路器
QIKAI ELECTRIC

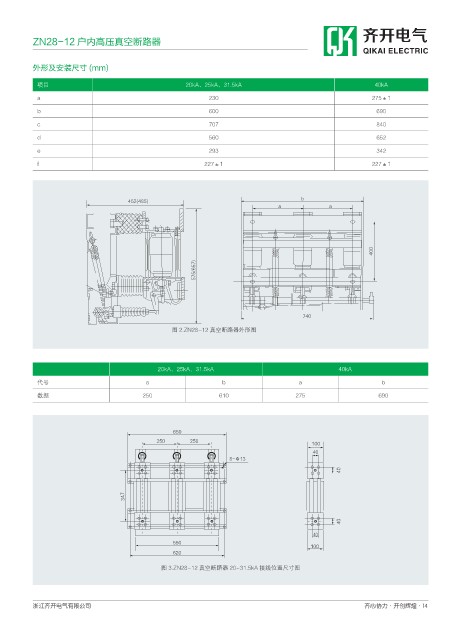

外形及安装尺寸 (mm)

项目 20kA、25kA、31.5kA 40kA
a 230 275±1
b 600 690

c 707 840
d 560 652
e 293 342
f 227±1 227±1

C

B B

图 2.ZN28-12 真空断路器外形图

20kA、25kA、31.5kA 40kA
代号 a b a b
数据 250 610 275 690

Ÿ

图 3.ZN28-12 真空断路器 20~31.5kA 接线位置尺寸图
