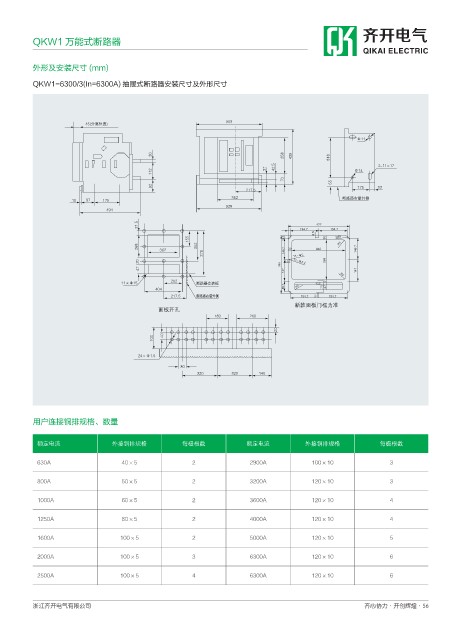

Page 63 - 浙江齐开电气有限公司

齐开电气
QKW1 万能式断路器
QIKAI ELECTRIC
外形及安装尺寸 (mm)

QKW1-6300/3(In=6300A) 抽屉式断路器安装尺寸及外形尺寸

903
45(分离位置)
Φ11
30 258 439 818

112 37 42.5 Φ14 2-11×17
70 55
92 175 33
217.5
352 断路器右最外侧
10 97 175
928
494
21.5 194.7 422 194.7
8.5 R35
155 16.3 30
268 362 302 30 362 R5 146.7
378 146.7 11-Φ5
20 396 8.5 11-Φ3.2 268
47 147 147
R5
11×Φ15 202 断路器安装板 322 21
404 69.7 R5 77.5 47
217.5 断路器右最外侧 194.7 8.5 194.7
新款面板门框为准
面板开孔
180 260
20
103 40

24×Φ1.5
80
320 320 140

用户连接铜排规格、数量

额定电流 外接铜排规格 每极根数 额定电流 外接铜排规格 每极根数

630A 40×5 2 2900A 100×10 3

800A 50×5 2 3200A 120×10 3

1000A 60×5 2 3600A 120×10 4

1250A 80×5 2 4000A 120×10 4

1600A 100×5 2 5000A 120×10 5

2000A 100×5 3 6300A 120×10 6

2500A 100×5 4 6300A 120×10 6

浙江齐开电气有限公司 齐心协力·开创辉煌·56
