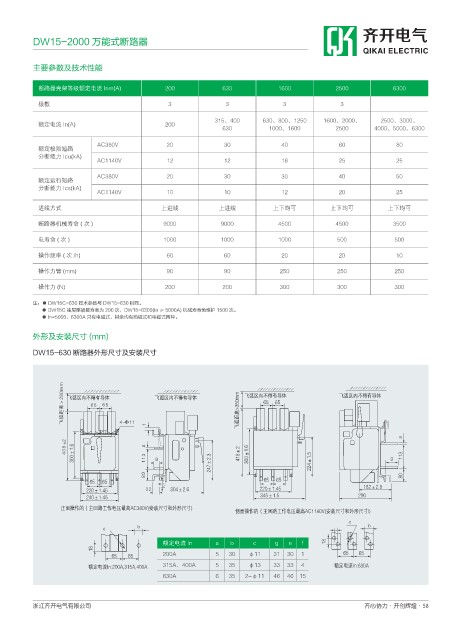

DW15-2000 万能式断路器
QIKAI ELECTRIC
主要参数及技术性能

断路器壳架等级额定电流 Inm(A) 200 630 1600 2500 6300
极数 3 3 3 3

315、400 630、800、1250 1600、2000、 2500、3000、
额定电流 In(A) 200
630 1000、1600 2500 4000、5000、6300
AC380V 20 30 40 60 80
额定极限短路
分断能力 Icu(kA)
AC1140V 12 12 16 25 25
AC380V 20 30 30 40 50
额定运行短路
分断能力 Ics(kA)
AC1140V 10 10 12 20 25
进线方式 上进线 上进线 上下均可 上下均可 上下均可

断路器机械寿命 ( 次 ) 9000 9000 4500 4500 3500
电寿命(次) 1000 1000 1000 500 500

操作频率 ( 次 /h) 60 60 20 20 10
操作力臂 (mm) 90 90 250 250 250

操作力 (N) 200 200 300 300 300
注：● DW15C-630 技术参数与 DW15-630 相同。
● DW15C 抽屉座插接寿命为 200 次，DW15-6300(In ≥ 5000A) 机械寿命免维护 1500 次。
● In=5000、6300A 只有电磁式，其余均有热磁式和电磁式两种。

外形及安装尺寸 (mm)
DW15-630 断路器外形尺寸及安装尺寸

飞弧距离＞280m m 飞弧区内不得有导体 飞弧区内不得有导体 飞弧距离>350mm 飞弧区内不得有导体 飞弧区内不得有导体
65
65
65
65
4- 11Ф
f
a
438± 2 300±1.6 a 113 g 418±2 300±1.6 g 113

80 247±2.3 224±1.5 80
65 65 65 65
e 182±2.8
220±1.45 32 304±2.6 220±1.45
240±1.45 345±1.5 290
正面操作的（主回路工作电压最高AC380V)安装尺寸和外形尺寸)
侧面操作的（主回路工作电压最高AC1140V)安装尺寸和外形尺寸|)
c
c b b
额定电流 In a b c g e f 18
18 65 65
65 65 200A 5 30 φ11 31 30 1
额定电流In:200A,315A,400A 315A、400A 5 35 φ13 33 33 4 额定电流In:630A
630A 6 35 2-φ11 46 46 15
