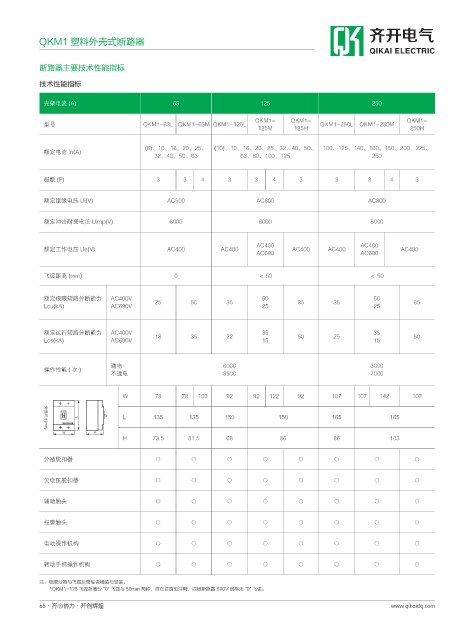

Page 72 - 浙江齐开电气有限公司

齐开电气
QKM1 塑料外壳式断路器
QIKAI ELECTRIC
断路器主要技术性能指标

技术性能指标

壳架电流 (A) 63 125 250

QKM1- QKM1- QKM1-
型号 QKM1-63L QKM1-63M QKM1-125L QKM1-250L QKM1-250M
125M 125H 250H
(6)、10、16、20、25、 (10)、10、16、20、25、32、40、50、 100、125、140、160、180、200、225、
额定电流 In(A)
32、40、50、63 63、80、100、125 250

极数 (P) 3 3 4 3 3 4 3 3 3 4 3

额定绝缘电压 Ui(V) AC500 AC800 AC800

额定冲击耐受电压 Uimp(V) 6000 8000 8000

AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400 AC400 AC400
AC690 AC690

飞弧距离 (mm) 0 ＜ 50 ＜ 50

额定极限短路分断能力 AC400V 25 50 35 50 85 35 50 85
Lcu(kA) AC690V 25 25

额定运行短路分断能力 AC400V 18 35 22 35 50 25 35 50
Lcs(kA) AC690V 15 15

通电 6000 3000
操作性能 ( 次 )
不通电 8500 7000

W 78 78 103 92 92 122 92 107 107 142 107

- L 135 135 150 150 165 165
्ܰࡆࠩ NN
8 )
H 73.5 81.5 68 86 86 103

分励脱扣器 ○ ○ ○ ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○ ○ ○ ○

注：极限分断与飞弧距离包含横装与竖装。
*QKM1-125 飞弧距离分 "0" 飞弧与 50mm 两种，应在订货时注明，四极断路器 690V 规格无 "0" 飞弧。
