齐开电气
QKM1 塑料外壳式断路器
QIKAI ELECTRIC

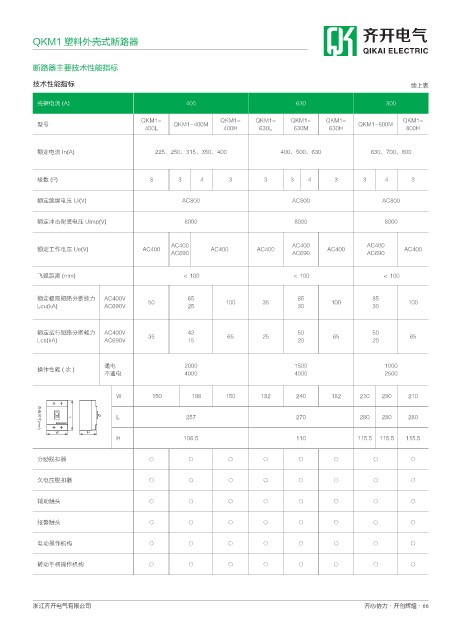

断路器主要技术性能指标

技术性能指标 续上表

壳架电流 (A) 400 630 800

QKM1- QKM1- QKM1- QKM1- QKM1- QKM1-
型号 QKM1-400M QKM1-800M
400L 400H 630L 630M 630H 800H

额定电流 In(A) 225、250、315、350、400 400、500、630 630、700、800

极数 (P) 3 3 4 3 3 3 4 3 3 4 3

额定绝缘电压 Ui(V) AC800 AC800 AC800

额定冲击耐受电压 Uimp(V) 8000 8000 8000

AC400 AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400 AC400 AC400
AC690 AC690 AC690

飞弧距离 (mm) ＜ 100 ＜ 100 ＜ 100

额定极限短路分断能力 AC400V 50 65 100 35 85 100 85 100
Lcu(kA) AC690V 25 30 30

额定运行短路分断能力 AC400V 35 42 65 25 50 65 50 65
Lcs(kA) AC690V 15 20 20

通电 2000 1500 1000
操作性能 ( 次 )
不通电 4000 4000 2500

W 150 198 150 182 240 182 210 280 210

- L 257 270 280 280 280
्ܰࡆࠩ NN
8 )
H 106.5 110 115.5 115.5 115.5

分励脱扣器 ○ ○ ○ ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○ ○ ○ ○

浙江齐开电气有限公司 齐心协力·开创辉煌·66
