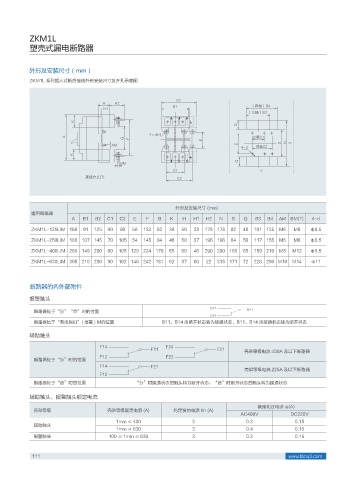

ZKM1L
塑壳式漏电断路器

外形及安装尺寸（mm）

ZKM1L 系列插入式板后接线外形安装尺寸及开孔示意图

#
) )
# Ḛٽ౜ḛ#
)
Ḛʻ౜ḛ#
,
2
fíE
" ʻ౜$
( '
&
". & 4 / 9
E ٽ౜$
,
2
#.
$ :
ଋጲழय 5 $

外形及安装尺寸 (mm)
适用断路器
A B1 B2 C1 C2 E F G K H H1 H2 N S Q B3 B4 AM BM(T) 4-d

ZKM1L-125L/M 168 91 125 60 90 56 132 92 38 50 28 178 178 82 48 101 135 M6 M8 ф6.5
ZKM1L-250L/M 186 107 145 70 105 54 145 94 46 50 37 196 196 84 56 117 155 M6 M8 ф6.5
ZKM1L-400L/M 280 149 200 60 108 129 224 170 55 60 46 290 290 160 65 159 210 M8 M12 ф8.5

ZKM1L-630L/M 305 210 280 90 162 146 242 181 62 87 60 22 315 171 72 220 290 M10 M14 ф11

断路器的内外部附件

报警触头
#
断路器处于“分”“合”时的位置 #
#
断路器处于“自由脱扣”( 报警 ) 时的位置 B11、B14 由断开状态转为接通状态，B11、B14 由接通状态转为断开状态

辅助触头
' '
' ' 壳架等级电流 400A 及以下断路器
' '
断路器处于“分”时的位置
' '
壳架等级电流 225A 及以下断路器
'
断路器处于“合”时的位置 “分”时接通状态的触头转为断开状态，“合”时断开状态的触头转为接通状态

辅助触头、报警触头额定电流
额定功过电流 le(A)
壳架等级 壳架等级额定电流 (A) 约定发热电流 Ith (A)
AC400V DC220V
1mm ≤ 400 3 0.3 0.15
辅助触头
1mm ≥ 630 3 0.4 0.15
报警触头 100 ≤ 1mm ≤ 630 3 0.3 0.15
